Сучасні системи резервного та автономного електропостачання відіграють критично важливу роль у забезпеченні комфорту та безпеки як у приватних будинках, так і на комерційних об’єктах. Обладнання бренду MUST зарекомендувало себе як надійне та функціональне рішення для побудови сонячних станцій та систем безперебійного живлення. Однак, як і будь-яка складна силова електроніка, ці пристрої можуть виходити з ладу або працювати некоректно через зовнішні фактори, неправильне налаштування або природний знос компонентів. Іноді користувачі стикаються з комплексними зовнішніми проблемами, наприклад, коли генератор не видає напругу, а слідом за ним через відсутність вхідної мережі відмовляє і резервна автоматика. Але в більшості випадків джерелом неполадок стають збої в самому перетворювачі або зв’язці інвертор-акумулятор. У цій статті ми детально розберемо найчастіші проблеми, з якими стикаються власники таких систем, і алгоритми їх вирішення.

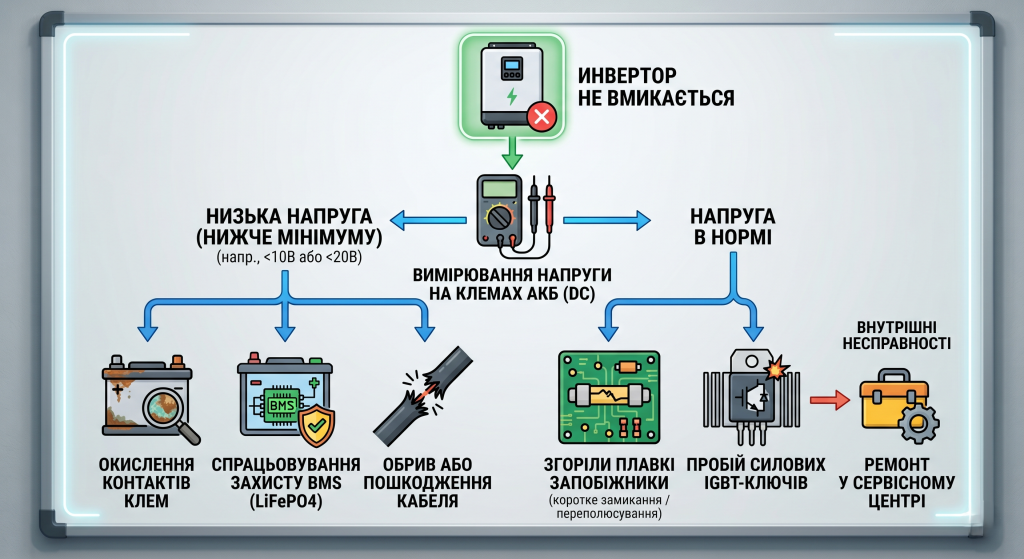

Апаратні та програмні причини: чому інвертор must не вмикається
Ситуація, коли обладнання повністю відмовляється подавати ознаки життя, є однією з найлякаючих для користувачів. Якщо інвертор must не вмикається, діагностику завжди слід починати з найпростіших і неочевидних речей, поступово переходячи до більш складних вузлів. Важливо розуміти, що більшість гібридних і автономних інверторів цієї марки живляться не від мережі змінного струму, а від підключених акумуляторних батарей. Це означає, що для старту процесора і включення екрану необхідна наявність стабільного постійного струму (DC).
Перевірка підключення та стану акумуляторних батарей
Насамперед необхідно озброїтися мультиметром і заміряти напругу безпосередньо на клемах підключення інвертора. Дуже часто інвертор маст не вмикається саме через те, що напруга на батареях впала нижче критичного мінімуму (наприклад, нижче 10 Вольт для 12-вольтової системи або нижче 20 Вольт для 24-вольтової). У такому стані вбудований контролер просто не може запустити систему управління. Можливі причини відсутності потрібної напруги:
- Окислення контактів на клемах акумулятора, що створює високий опір.
- Спрацьовування захисту BMS (Battery Management System) у літієвих акумуляторах (LiFePO4).
- Обрив або пошкодження силового кабелю, що з’єднує батарейний блок і перетворювач.
Внутрішні компоненти та запобіжники
Якщо мультиметр показує нормальну напругу на вході, але при натисканні на кнопку запуску нічого не відбувається, проблема криється глибше. У випадках, коли не вмикається інвертор must навіть при ідеальному стані батарей, висока ймовірність пошкодження внутрішніх компонентів. Усередині пристрою розташовані плавкі запобіжники, що захищають материнську плату від короткого замикання і переполюсовки. Якщо при монтажі полярність була випадково переплутана, ці запобіжники згорають миттєво. Серйознішою поломкою є пробій силових транзисторів (IGBT-ключів) інверторного моста, що вимагає професійного ремонту в сервісному центрі з перепайкою компонентів.
Режими та налаштування: інвертор маст не заряджає акумулятор
Функція зарядки акумуляторів — одна з ключових для джерел безперебійного живлення. Якщо ви помітили, що ємність батарей стрімко падає, а за наявності мережі або сонця інвертор маст не заряджає акумулятор, необхідно терміново перевірити програмні налаштування меню. Обладнання MUST має гнучку систему параметризації, і найменша неточність у виборі режимів може призвести до відмови зарядного модуля.
Неправильно задані пріоритети зарядного пристрою
У системному меню інвертора (зазвичай це програма під номером 01 або 16, залежно від моделі серії PV1800 або EP3000) задається пріоритет джерела енергії для заряджання.
Нижче наведено список основних режимів заряджання, які потрібно перевірити:
- Режим CSO (Спочатку сонце): заряджання від мережі активується тільки в тому випадку, якщо сонячної енергії недостатньо або вона відсутня. Якщо сонця немає, а мережа є, але режим налаштований некоректно, заряд може не йти.
- Режим SNU (Сонце і мережа разом): оптимальний режим для похмурої погоди, коли пристрій бере енергію з обох джерел.
- Режим OSO (Тільки сонце): у цьому режимі пристрій ігноруватиме міську мережу змінного струму. Якщо сонячних панелей немає або настала ніч, заряджання не проводитиметься.
Також критично важливо перевірити налаштування максимального струму заряду (програма 02) і тип підключеної батареї (програма 05). Якщо обрано неправильний тип хімії (наприклад, AGM замість Lithium), алгоритм контролера може вирішити, що батарея вже повна, і припинити подачу струму.

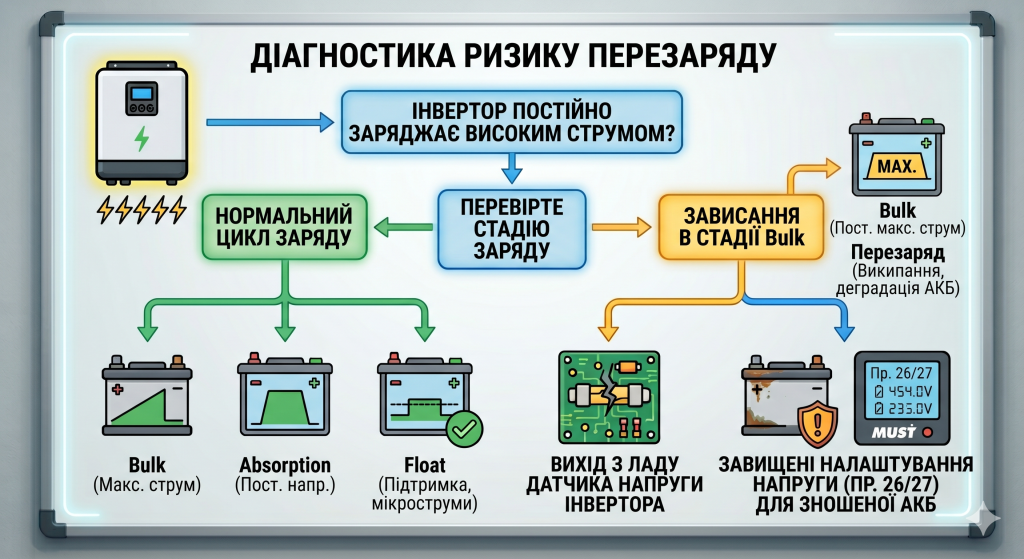

Ризик перезаряду: інвертор must постійно заряджає акумулятор
Іноді власники стикаються з діаметрально протилежною ситуацією: на дисплеї індикатор заряду блимає не перестаючи, і інвертор must постійно заряджає акумулятор, утримуючи високі струми протягом багатьох годин. Така поведінка системи не завжди є поломкою, але вимагає пильної уваги, оскільки тривалий перезаряд веде до википання електроліту у свинцево-кислотних батареях і деградації комірок.
Спочатку потрібно зрозуміти, на якому етапі перебуває цикл. У нормі зарядка ділиться на три стадії: наповнення постійним струмом (Bulk), поглинання при постійній напрузі (Absorption) і підтримуючий заряд (Float). У режимі Float інвертор постійно подає мікроструми для компенсації саморозряду батареї, що є нормою. Однак, якщо система зависла на стадії Bulk і подає максимальний струм (наприклад, 30А або 50А) цілодобово, це свідчить про проблему. Причиною може бути датчик напруги всередині інвертора, який вийшов з ладу і «не бачить», що батарея вже досягла порогу відключення. Також проблема виникає, якщо в налаштуваннях (програми 26 і 27) встановлені завищені значення напруги заряду, яких старий або зношений акумулятор фізично не може досягти.
Системні сповіщення: помилка 07 інвертор must і способи її вирішення
Виробник оснастив свої пристрої розвиненою системою самодіагностики, яка виводить на LCD-екран цифрові коди несправностей у разі аварійних ситуацій. Звуковий сигнал і помилка 07 інвертор must на екрані — це чіткий сигнал про перевантаження (Overload). Дана помилка виникає, коли потужність споживачів, підключених до виходу інвертора, перевищує його номінальну пропускну здатність.
Розглянемо основні кроки щодо усунення цієї помилки:
- Негайно відключіть усі ресурсоємні прилади від мережі (обігрівачі, кондиціонери, насоси).
- Перезавантажте пристрій, повністю відключивши його від акумуляторів і мережі на 5-10 хвилин.
- Проаналізуйте пускові струми вашого обладнання. Часто помилка виникає під час запуску компресора холодильника або свердловинного насоса, пускова потужність яких у 3-5 разів перевищує номінальну.
- Переконайтеся, що в системі охолодження інвертора немає пилу, оскільки іноді при перегріві знижується порогова потужність трансформатора, що також викликає спрацьовування захисту по перевантаженню.
Якщо помилка не зникає навіть при відключеному навантаженні (коли до інвертора нічого не підключено), це вказує на пробій вихідних каскадів інвертора або датчика струму на материнській платі, що вимагає втручання інженера-електронщика.
Зведена таблиця діагностики несправностей обладнання MUST
Для спрощення процесу пошуку проблем ми підготували зручну таблицю, в якій зібрані основні симптоми та первинні дії для їх усунення.
| Симптом / Проблема | Ймовірна причина | Рекомендовані дії |
| Відсутня індикація, екран не світиться | Розряд АКБ нижче мінімуму, згорів запобіжник, обрив кабелю | Виміряти напругу мультиметром на клемах інвертора, перевірити силові проводи та BMS батареї |
| Відсутній заряд за наявності мережі 220В | Невірні налаштування пріоритету, збій ПЗ, пошкоджений модуль AC/DC | Перевірити програми 01, 02, 05, 16. Змінити пріоритет зарядки на мережу (Utility First) |
| Постійна подача високого струму на батарею | Завищені параметри напруги в меню (26/27), коротке замикання в банці АКБ | Виміряти реальну напругу на батареї, звірити з налаштуваннями меню. Замінити зношену батарею |
| Звуковий сигнал, код помилки 07 на дисплеї | Перевищення номінальної потужності, високі пускові струми, поломка плати | Відключити споживачів, перезапустити систему. Якщо помилка залишилася без навантаження — звернутися до сервісу |
| Код помилки 04 (Low Battery) | Ємність батареї вичерпана, високе навантаження викликає просадку напруги | Знизити навантаження, забезпечити зарядку від генератора або мережі, перевірити знос акумуляторів |
Профілактика та правильна експлуатація
Щоб обладнання служило довго і стабільно, необхідно дотримуватися базових правил експлуатації. Своєчасне обслуговування запобігає 90% серйозних поломок, пов’язаних з вигорянням дорогих компонентів силової плати.
- Регулярно проводьте знепилювання внутрішніх вузлів. Пил є хорошим діелектриком, але при підвищенні вологості він перетворюється на провідник, що викликає короткі замикання.
- Слідкуйте за температурним режимом. Інвертори не повинні працювати в закритих шафах без вентиляції. Оптимальна температура приміщення становить від +10 до +25 градусів Цельсія.
- Раз на півроку перевіряйте надійність усіх контактних з’єднань. Ослаблені клеми призводять до нагрівання, оплавлення ізоляції та втрат напруги.
- Не перевантажуйте пристрій. Намагайтеся проектувати систему так, щоб постійне навантаження не перевищувало 70-80% від номінальної потужності інвертора, залишаючи запас для пускових струмів.
Висновок
Інверторне обладнання є складним технічним вузлом, що об’єднує в собі функції перетворювача постійного струму в змінний, інтелектуального зарядного пристрою та контролера сонячних панелей. Розуміння принципів його роботи дозволяє оперативно вирішувати більшість штатних проблем. Правильне налаштування пріоритетів заряду, контроль стану акумуляторів та дотримання допустимих лімітів потужності гарантують довговічну роботу системи резервного живлення. У разі ж серйозних апаратних збоїв, коли програмні методи не приносять результату, найкращим рішенням стане звернення до спеціалізованого сервісного центру, що володіє необхідним діагностичним обладнанням та оригінальними комплектуючими для кваліфікованого ремонту.
F.A.Q. (Часті запитання)
Найчастіше причина криється в глибокому розряді АКБ — напруга падає нижче критичного мінімуму, необхідного для старту вбудованого процесора (наприклад, нижче 10В для 12-вольтових систем). Також проблема може полягати в окисленні контактів, спрацьовуванні захисту BMS на літієвих батареях або перегорілих внутрішніх запобіжниках через неправильну полярність при підключенні. Почніть діагностику з вимірювання напруги на клемах мультиметром.
Вам необхідно перевірити системне меню (програми 01 або 16). Найімовірніше, встановлено неправильний пріоритет зарядки — наприклад, режим OSO («Лише сонце») або CSO («Спочатку сонце»), при яких пристрій ігнорує міську мережу 220В, якщо немає сонця. Додатково переконайтеся, що в програмі 05 обрано правильний тип підключеної батареї, а в програмі 02 не встановлено нульовий струм зарядки.
Якщо система цілодобово подає високий струм і не переходить у режим підтримки (Float), це вказує на ризик перезаряду. Причиною може бути занадто висока напруга зарядки, задана в налаштуваннях (програми 26 і 27), яку зношений акумулятор фізично не здатний набрати. Ще одна апаратна причина — вихід з ладу внутрішнього датчика напруги, через що контролер «не бачить», що батарея вже повна.
Код 07 на дисплеї сигналізує про перевантаження (Overload). Для вирішення проблеми негайно відключіть від інвертора всі енергоємні прилади та пристрої з високими пусковими струмами (холодильники, свердловинні насоси). Після цього повністю знеструміть інвертор (відключіть від мережі та АКБ) на 5–10 хвилин для перезавантаження. Якщо після вмикання помилка 07 з’являється навіть без навантаження, це свідчить про пробій вихідних каскадів або датчика струму — знадобиться ремонт у сервісному центрі.
