- Основні причини: чому генератор працює, але струму немає
- Чому бензогенератор не видає напруги: специфічні поломки
- Чому інверторний генератор не видає напругу
- Скільки насправді “з’їдає” техніка: пусковий струм проти номінальної потужності
- Діагностика електростанції в домашніх умовах
- Висновок
- Часті питання (F.A.Q.)
Двигун крутиться рівно, без сторонніх шумів, а розетки генератора мовчать — ситуація, з якою рано чи пізно стикається майже кожен власник портативної електростанції. Найприкріше, що зовні установка виглядає абсолютно справною, тож незрозуміло, з чого починати пошук причини. У цій статті ми розберемо будову альтернаторів, основні причини відсутності струму на виході та дамо покроковий алгоритм діагностики й ремонту — від найпростіших перевірок до випадків, коли без сервісу не обійтись.
Основні причини: чому генератор працює, але струму немає
Конструктивно будь-яка портативна електростанція складається з двох головних вузлів: двигуна внутрішнього згоряння, який генерує механічну енергію обертання, та альтернатора (власне генератора), який перетворює цю механічну енергію на електричну. Якщо двигун працює стабільно, але струму немає, проблема криється саме в електричній частині установки або в системах управління живленням.
Сучасні системи резервного електропостачання можуть бути досить складними. Іноді проблема полягає не в самій установці, а в неправильній комутації з домашньою мережею чи гібридними системами. Наприклад, подібні складнощі виникають, коли інвертор Deye не бачить мережу, що також потребує глибокої діагностики електронних контурів та налаштувань. Проте, якщо обладнання працює ізольовано, несправність слід шукати у внутрішніх компонентах альтернатора. Найчастіше генератор не видає напругу через збої в системі збудження або пошкодження контактних груп.
Проблеми з автоматичним регулятором напруги (AVR)
Автоматичний регулятор напруги (AVR) — це електронний блок, який відповідає за стабілізацію вихідних параметрів струму. Він постійно аналізує напругу на виході та коригує силу струму збудження, який подається на ротор. Якщо навантаження зростає, AVR збільшує струм збудження, щоб запобігти просіданню напруги.
За спостереженнями сервісних майстрів, вихід з ладу AVR — одна з найпоширеніших причин втрати напруги. Найчастіше в регуляторі здувається або вибухає конденсатор через різкі стрибки навантаження (наприклад, підключення потужного зварювального апарату або короткого замикання в мережі будинку). Якщо AVR несправний, на ротор не подається струм, магнітне поле не формується, і на виході ми отримуємо нуль вольт або незначні 10-20 В залишкової напруги.
Втрата залишкового намагнічування ротора
Для того, щоб альтернатор почав виробляти струм у момент запуску (до того, як запрацює AVR), ротор повинен мати невелике залишкове магнітне поле. Це поле індукує початкову слабку напругу в статорі, яка потім живить AVR, і система виходить на робочий режим.
Втрата залишкового намагнічування (розмагнічування) трапляється, якщо:
- Установку зупинили під великим навантаженням (не відключивши споживачів).
- Техніка простоювала без роботи кілька місяців або років.
- До розеток було підключено пристрій, який викликав сильне коротке замикання.
Відновити магнітне поле можна за допомогою процедури, яка називається “збудженням акумулятором” — короткочасної подачі постійного струму (наприклад, від 12В акумулятора) на щітки ротора з дотриманням полярності. Виконуйте цю процедуру обережно і лише на повністю зупиненому генераторі: неправильна полярність або тривала подача струму можуть пошкодити обмотку.

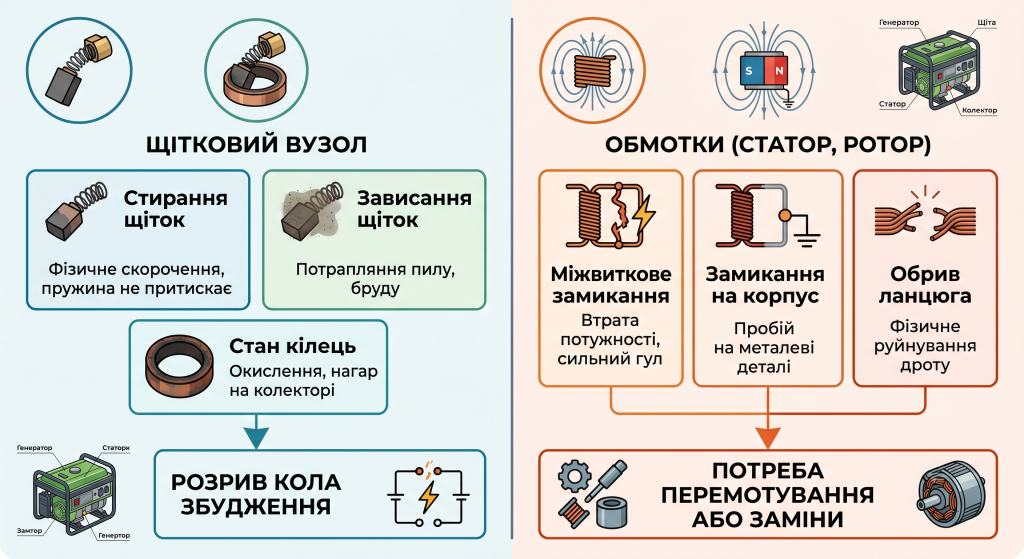

Чому бензогенератор не видає напруги: специфічні поломки
Класичні синхронні альтернатори мають відносно просту, але чутливу до зносу конструкцію. Коли бензогенератор не видає напруги, спеціалісти в першу чергу перевіряють механічні контакти та стан обмоток. Вібрації, пил, волога та перегрів є головними ворогами цих вузлів.
Несправності щіткового вузла
Струм від AVR передається на обертовий ротор через вугільні щітки та мідні контактні кільця (колектор). З часом щітки стираються фізично. Якщо довжина вугільного стрижня стає недостатньою, пружина більше не може притиснути його до кільця, контакт зникає, і коло збудження розривається.
Також часто зустрічається проблема зависання щіток через потрапляння пилу або бруду у напрямні канали. Самі мідні кільця можуть окислюватися або покриватися нагаром. Очищення кілець дрібнозернистим наждачним папером та заміна зношених щіток зазвичай повністю вирішують цю проблему.
Проблеми з обмоткою статора або ротора
Якщо бензиновий генератор не видає напругу, а щітки та AVR абсолютно справні, існує ризик найдорожчої поломки — згоряння обмоток. Перегрів через тривалу роботу на межі потужності руйнує лакову ізоляцію мідних дротів. Це призводить до:
- Міжвиткового замикання (частина котушки вимикається з роботи, альтернатор сильно гріється і гуде).
- Замикання на корпус (струм пробиває на металеві деталі статора).
- Обриву ланцюга (фізичне руйнування дроту через плавлення).
Перевірка обмоток здійснюється мультиметром: вимірюється опір між виводами та перевіряється відсутність пробою на корпус механізму. Точні номінальні значення опору відрізняються залежно від потужності й моделі генератора. Якщо діагноз підтверджується, потрібне дороге перемотування альтернатора або його повна заміна.

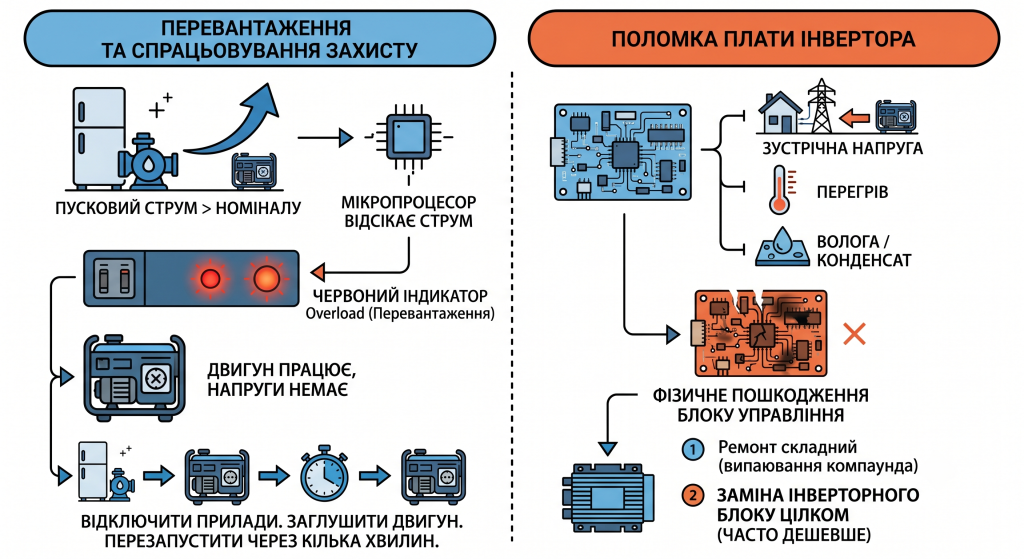

Чому інверторний генератор не видає напругу
Інверторні моделі кардинально відрізняються за принципом дії. Вони генерують змінний струм високої частоти, який потім випрямляється в постійний, а вже після цього електронна плата (інвертор) формує ідеальну синусоїду 230В з частотою 50 Гц. Якщо інверторний генератор не видає напругу, механічні причини (як-от щітки) зазвичай відпадають, оскільки більшість таких моделей використовують безщіткові альтернатори з постійними магнітами.
Перевантаження та спрацьовування захисту
Інверторні установки мають надзвичайно чутливу електроніку. Якщо пусковий струм підключеного приладу (наприклад, холодильника або насоса) перевищує номінал станції навіть на долі секунди, мікропроцесор миттєво відсікає подачу струму на розетки, щоб захистити плату від згоряння. При цьому двигун продовжує працювати, але на панелі загоряється червоний індикатор “Overload” (Перевантаження).
Важливо розуміти: спрацьовування захисту рідко пов’язане з реальною потужністю приладу “в спокої”. Проблема — у пусковому струмі, який виникає в перші частки секунди після вмикання. Наприклад, холодильник чи заглибний насос у момент старту може споживати в 2–3 рази більше за свою номінальну потужність. Якщо генератор на 2 кВт вже навантажений освітленням і роутером, а ви вмикаєте холодильник з пусковим стрибком 1,5–2 кВт — захист спрацює миттєво, хоча “на папері” сумарна потужність здається прийнятною. Для відновлення живлення достатньо відключити всі прилади, заглушити двигун і запустити його знову через кілька хвилин.
Поломка плати інвертора
Найбільш критична ситуація — це фізичне пошкодження електронного блоку управління. Плата інвертора може вийти з ладу через зустрічну напругу (якщо ви забули відключити вхідний автомат у будинку і з’явилося світло від центральної мережі), перегрів або потрапляння конденсату. Ремонт плати інвертора вимагає високої кваліфікації: майстру доведеться випаювати компаунд (смолу, якою залита плата), шукати пробиті транзистори або мікросхеми та замінювати їх. Часто дешевше замінити весь блок цілком, хоча його вартість може становити до половини ціни самої електростанції.
Скільки насправді “з’їдає” техніка: пусковий струм проти номінальної потужності
Плануючи навантаження на генератор, недостатньо скласти номінальні потужності приладів з етикеток — потрібно врахувати пусковий стрибок. Найбільш “підступні” в цьому плані прилади з електродвигуном або компресором: холодильники, морозильні камери, заглибні та поверхневі насоси, кондиціонери. У них пусковий струм може перевищувати робочий у 2–5 разів, хоч і триває лише мить.
Практичне правило: якщо плануєте одночасно живити кілька таких приладів, залишайте запас потужності генератора не менше 30–40% понад суму номінальних показників — саме на випадок, якщо два пускові стрибки накладуться один на одного. Якщо ж генератор вже “недогружений”, а захист все одно спрацьовує при вмиканні одного приладу — це непрямий сигнал, що варто перевірити саму електроніку захисту, а не тільки перерозподіляти навантаження.
Діагностика електростанції в домашніх умовах
Щоб мінімізувати витрати на сервіс, базову перевірку можна виконати самостійно. Якщо генератор не видає напругу, дотримуйтесь цього алгоритму:
- Перевірка автоматів захисту: Переконайтеся, що тепловий розмикач (тумблер на передній панелі) знаходиться в положенні “Увімкнено”. Іноді він вибиває непомітно для ока.
- Огляд розеток: Перевірте контакти всередині розеток. Від вібрації дроти від розетки до альтернатора можуть просто відкрутитися або відпаятись.
- Демонтаж кришки альтернатора: Зніміть торцеву кришку для доступу до AVR та щіткового вузла.
- Огляд щіток: Викрутіть щітковий вузол. Перевірте вільний хід вугільних стрижнів та їхню довжину.
- Перевірка AVR: Огляньте регулятор на предмет роздутих конденсаторів, тріщин у компаунді або запаху гару.
- Вимірювання опору: За допомогою мультиметра виміряйте опір обмотки ротора (через мідні кільця). Зазвичай він має становити від 40 до 80 Ом залежно від потужності моделі.
Зведена таблиця поширених несправностей та їх рішень:
| Симптом | Можлива причина | Спосіб вирішення |
| Двигун працює, на розетках 0 Вольт, автомат увімкнено | Обрив проводки від альтернатора до панелі або знос щіток | Перевірити контакти мультиметром. Очистити контактні кільця, замінити щітковий вузол. |
| Напруга занадто низька (20-50В) або сильно плаває | Несправний блок AVR (автоматичний регулятор) | Замінити AVR на новий ідентичної потужності та типу (за формою конденсатора). |
| Інверторна модель світить червоним діодом, струму немає | Спрацював електронний захист від перевантаження або короткого замикання | Відключити всі прилади, перезапустити двигун. Якщо діод світиться без навантаження — проблема в платі. |
| Після довгого простою напруга відсутня (близько 5-10В) | Ротор втратив залишкове магнітне поле (розмагнітився) | Провести короткочасне збудження ротора акумулятором 12В безпосередньо на щітки. |
| Альтернатор димить, сильно гуде, гріється | Міжвиткове замикання або пробій обмотки статора/ротора | Зупинити роботу. Звернутися до сервісу для перемотування або заміни альтернатора. |
Щоб уникнути проблем у майбутньому:
- Завжди запускайте та прогрівайте двигун без підключених приладів.
- Глушіть мотор тільки після повного відключення всіх споживачів струму та кілька хвилин роботи на холостому ходу для охолодження альтернатора.
- Слідкуйте за сумарною потужністю підключеної техніки, залишаючи запас щонайменше 20% від номіналу джерела живлення.
- Уникайте використання зварювальних апаратів трансформаторного типу на малопотужних бензинових установках, оскільки це швидко виводить з ладу електроніку.
Що можна полагодити самому, а коли краще викликати сервіс
Не кожна несправність з переліку вище однаково небезпечна чи складна для самостійного ремонту. Орієнтовна складність:
| Несправність | Складність ремонту | Чи можна самому |
|---|---|---|
| Вибило автомат захисту, розхиталась розетка | Низька | Так, займе кілька хвилин |
| Зношені щітки, окислені контактні кільця | Низька-середня | Так, якщо є базові навички та запасні щітки |
| Втрата залишкової намагніченості | Середня | Так, за умови обережної роботи з акумулятором і дотримання полярності |
| Несправний AVR | Середня | Частково — заміна на ідентичний нескладна, а от діагностика причини перегорання потребує досвіду |
| Міжвиткове замикання обмотки, пробій на корпус | Висока | Ні — потрібне спеціалізоване обладнання й перемотування |
| Поломка плати інвертора | Висока | Ні — випаювання компаунда та заміна мікросхем без досвіду небезпечні для електроніки |
Незалежно від складності, будь-яка робота всередині корпусу генератора має виконуватись тільки на повністю зупиненій і охолодженій установці, з відключеними споживачами. Якщо є сумніви у власних навичках роботи з електрикою — краще довірити діагностику фахівцю, ніж ризикувати ураженням струмом чи остаточно вивести з ладу дороге обладнання.
Висновок
Найчастіше відсутність напруги на генераторі пов’язана з чотирма причинами: несправним AVR, зношеними щітками, втраченою залишковою намагніченістю або спрацьованим електронним захистом (для інверторних моделей). Перш ніж розбирати корпус, варто пройти прості кроки — перевірити автомат захисту, розетки й реальне навантаження з урахуванням пускових струмів. Якщо після цього проблема лишається, орієнтуйтесь на таблицю складності вище: дрібний ремонт цілком під силу зробити самостійно, а от роботу з обмотками чи платою інвертора краще довірити фахівцю.
Часті питання (F.A.Q.)
Найчастіше причина полягає у виході з ладу автоматичного регулятора напруги (AVR), критичному зношенні вугільних щіток або втраті залишкового намагнічування ротора. В інверторних моделях струм може зникати через спрацьовування електронного захисту від перевантаження або пошкодження плати управління.
Якщо напруга значно занижена або нестабільна («стрибає»), головним підозрюваним є несправний блок AVR (наприклад, через здутий конденсатор). Рішенням є заміна регулятора на новий аналогічної потужності. Також варто оглянути щітковий вузол на наявність зависання щіток та окислення мідних кілець колектора.
Червоний індикатор («Overload») означає, що електроніка заблокувала подачу струму через перевищення пускових струмів підключеної техніки або коротке замикання. Відключіть усі прилади від розеток електростанції, заглушіть двигун і через кілька хвилин запустіть його знову. Якщо червоний діод продовжує світитися навіть без навантаження, це свідчить про серйозну поломку плати інвертора.
Якщо після тривалого зберігання або різкого відключення під навантаженням напруга на виході становить лише 5–10 В, ротор втратив залишкове магнітне поле. Для відновлення намагнічування проводять процедуру «збудження»: короткочасно (на 1–2 секунди) подають постійний струм від акумулятора 12В безпосередньо на щітки ротора, суворо дотримуючись полярності.
Для базової домашньої діагностики зніміть щітковий вузол і виміряйте опір обмотки ротора, приклавши щупи мультиметра до мідних контактних кілець. Залежно від потужності моделі, нормальний опір становить 40–80 Ом. Також обов’язково перевірте мультиметром відсутність замикання (пробою) між виводами обмоток та металевим корпусом альтернатора.
