Сучасна система опалення приватного будинку чи комерційного приміщення є складним інженерним комплексом, серцем якого виступає котел, а кровоносною системою — трубопроводи з теплоносієм. Для того щоб тепло рівномірно та швидко розподілялося по всіх радіаторах або контурах теплої підлоги, використовується спеціальне насосне обладнання. Питання енергоефективності сьогодні стоїть надзвичайно гостро, тому на етапі проєктування або модернізації котельні вкрай важливо розуміти технічні характеристики всіх електричних вузлів. Особливо це стосується ситуацій, коли будівля переводиться на автономне забезпечення. Наприклад, якщо ви використовуєте бензиновий або дизельний агрегат у періоди блекаутів, і раптом генератор не видає напругу, однією з неочевидних причин може бути різке перевантаження мережі через високі пускові струми або неправильно розраховане сумарне споживання підключених приладів. Саме тому глибоке розуміння того, скільки ват споживає циркуляційний насос, є критично важливим для забезпечення безперебійної та безпечної роботи всього будинку.
Базові принципи: що впливає на енергоспоживання

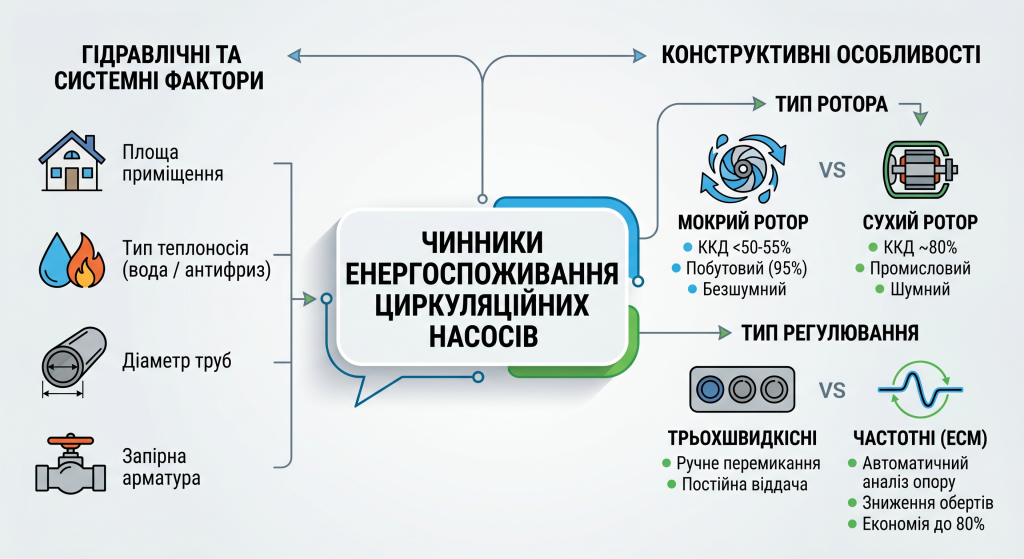

Електричне навантаження, яке створює насосне обладнання, не є статичною величиною. Воно залежить від безлічі факторів: площі приміщення, типу теплоносія (вода або антифриз), діаметра труб, кількості запірної арматури та, найголовніше, від конструктивних особливостей самого пристрою.
Типи роторів та їхня ефективність
На ринку представлені дві основні категорії пристроїв: з «мокрим» та «сухим» ротором. Для побутових потреб у 95% випадків використовують моделі з «мокрим» ротором. Їхня особливість полягає в тому, що рухома частина двигуна постійно перебуває в теплоносії, який одночасно виконує роль мастила для підшипників та охолоджувача. Вони працюють практично безшумно і не потребують регулярного технічного обслуговування, проте їхній коефіцієнт корисної дії (ККД) зазвичай не перевищує 50-55%. Пристрої із «сухим» ротором мають значно вищий ККД (до 80%), але вони габаритніші, шумніші та потребують періодичної заміни ущільнювачів, через що їх застосовують переважно у великих промислових або багатоквартирних теплопунктах.
Стандартні трьохшвидкісні та сучасні частотні моделі
Традиційні асинхронні моделі оснащені механічним перемикачем на три швидкості. Користувач вручну задає режим, і пристрій працює з постійною віддачею незалежно від того, чи відкриті всі термостатичні клапани на радіаторах, чи частина з них вже перекрила потік через досягнення потрібної температури в кімнаті. Натомість сучасні електронно-комутовані (ECM) частотні моделі автоматично аналізують опір у системі. Якщо радіатори перекриваються, автоматика знижує оберти вала. Відповідно, яка потужність циркуляційного насоса потрібна в конкретну секунду, таку він і використовує, що дозволяє економити до 80% електроенергії порівняно з класичними аналогами.
Точні цифри: аналізуємо витрати електроенергії
Для того щоб спланувати бюджет на оплату комунальних послуг або правильно підібрати інвертор, необхідно оперувати конкретними цифрами. Стандартні побутові моделі (наприклад, з маркуванням 25/4 або 25/6) на різних швидкостях демонструють різні показники.
Нижче наведена порівняльна таблиця, яка демонструє орієнтовні витрати електроенергії для будинків різної площі залежно від технології двигуна:
| Площа будинку (кв.м) | Характеристика системи | Споживання стандартного насоса (Вт) | Споживання частотного (ECM) насоса (Вт) | Річна економія (кВт*год за сезон) |
| До 100 | Радіаторне опалення, 1 поверх | 35 – 45 | 5 – 15 | ~ 120 – 150 |
| 100 – 200 | Змішана (радіатори + тепла підлога) | 55 – 70 | 10 – 25 | ~ 180 – 220 |
| 200 – 350 | Кілька контурів, 2-3 поверхи | 80 – 110 | 20 – 45 | ~ 250 – 300 |
Як видно з даних, у класичних системах відповідь на питання про те, скільки ват споживає циркуляційний насос, зазвичай коливається в межах від 35 до 100 Вт за годину безперервної роботи. У перерахунку на місяць (за умови цілодобової роботи в зимовий період) один такий прилад може накручувати від 25 до 70 кВт*год.
Як самостійно провести розрахунки для системи опалення
Щоб обладнання не працювало на знос, але при цьому не було надлишковим (що призводить до зайвих витрат електрики та шуму в трубах), необхідно провести базовий теплотехнічний розрахунок. Базова потужність циркуляційного насоса визначається двома ключовими параметрами: продуктивністю (витратою) та напором.
Визначення необхідної продуктивності (витрати)
Продуктивність (Q) вимірюється в кубічних метрах на годину (м3/год). Вона показує, який об’єм теплоносія пристрій здатний перекачати за одиницю часу, щоб доставити необхідну кількість тепла від котла до кімнат. Формула виглядає так:
Q = 0.86 * P / ΔT, де:
- P — теплове навантаження на систему (потужність котла в кВт).
- ΔT — різниця температур між лінією подачі та зворотною лінією (для звичайних радіаторів це зазвичай 15-20 градусів Цельсія, для теплої підлоги — близько 5-10 градусів Цельсія).
- 0.86 — коефіцієнт переведення одиниць виміру.
Розрахунок гідравлічного опору (напору)
Напір (H) вимірюється в метрах водяного стовпа. Він не залежить від висоти будівлі, як багато хто помилково вважає, оскільки система є замкненою (стовп рідини, що піднімається, врівноважується стовпом, що опускається). Напір необхідний для подолання тертя води об стінки труб та проходження через звуження.
До факторів, що створюють найбільший опір, належать:
- Термостатичні клапани на радіаторах (створюють значне локальне звуження).
- Фільтри грубої очистки (особливо якщо вони давно не обслуговувалися та забиті шлаком).
- Теплообмінник самого котла (має складну внутрішню геометрію).
- Триходові змішувальні клапани у вузлах теплої підлоги.
- Фітинги, кутники та різкі повороти трубопроводу.
У середньому для приватного будинку площею до 150 квадратних метрів достатньо напору в 4-5 метрів (це відповідає маркуванню 40 або 50 на корпусі пристрою).
Вибір джерела безперебійного живлення з огляду на навантаження
Коли виникає потреба забезпечити котельню резервним живленням, архіважливо врахувати електричні характеристики всіх компонентів. Здавалося б, показники споживання не такі вже й великі. Проте тут є один технічний нюанс — пускові струми. У момент старту асинхронного двигуна йому потрібен потужний імпульс для подолання інерції спокою ротора та маси теплоносія.
Тому, коли ви розраховуєте ємність акумуляторів або номінал ДБЖ (джерела безперебійного живлення), важливо пам’ятати, що номінальна потужність циркуляційного насоса під час запуску може короткочасно зростати в 2-3 рази. Якщо ви обрали ДБЖ впритул до робочих характеристик обладнання, під час старту він може просто піти в захист через перевантаження. Крім того, ДБЖ повинен видавати чисту синусоїду, оскільки апроксимована (модифікована) синусоїда призводить до сильного перегріву обмоток двигуна, гудіння та швидкого виходу його з ладу.
Практичні поради щодо зниження витрат електроенергії
Експлуатація опалювального контуру може бути значно економнішою, якщо дотримуватися низки інженерних та побутових рекомендацій. Незалежно від того, яка встановлена апаратура, ви можете оптимізувати її роботу.

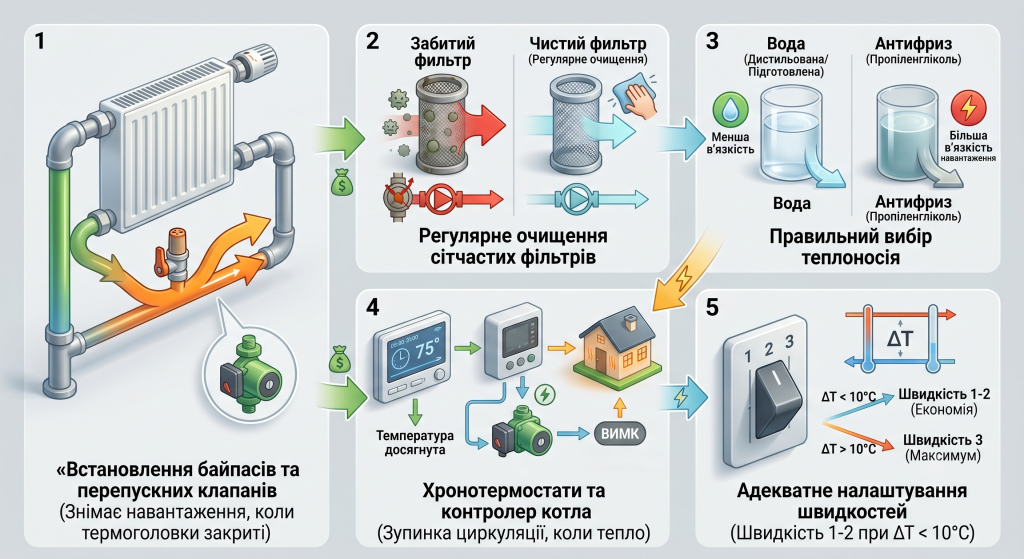

Основні кроки для підвищення загальної енергоефективності:
- Встановлення байпасів та перепускних клапанів: Це дозволить знімати зайве навантаження з крильчатки, коли більшість радіаторів у будинку перекриті термоголовками.
- Регулярне очищення сітчастих фільтрів: Забитий грязьовик створює колосальний гідравлічний опір, змушуючи двигун працювати на межі своїх можливостей для проштовхування води.
- Правильний вибір теплоносія: Звичайна дистильована або підготовлена вода має меншу в’язкість порівняно з антифризами (пропіленгліколем). Якщо система заповнена антифризом, двигуну потрібно на 15-20% більше зусиль для його циркуляції.
- Перехід на автоматизоване управління: Використання кімнатних хронотермостатів у зв’язці з контролером котла дозволяє повністю зупиняти циркуляцію в періоди, коли цільова температура в приміщенні вже досягнута.
- Адекватне налаштування швидкостей: Не варто вмикати прилад на третю (максимальну) швидкість, якщо різниця температур між подачею і звороткою становить менше 10 градусів. Перемикання на першу або другу швидкість суттєво зменшить цифри в квитанціях за світло.
Висновок
Проєктування котельні та вибір її комплектуючих вимагає уважного підходу до деталей. Знаючи, скільки електроенергії споживає обладнання, ви можете не лише оптимізувати щомісячні комунальні платежі, але й грамотно спроєктувати систему резервного живлення для безпечного проходження зимового періоду. Розуміння гідравлічних процесів дозволяє точно визначити параметри обладнання, уникаючи купівлі занадто слабких або, навпаки, надлишково потужних агрегатів. Інвестиції в сучасні частотні технології окупаються вже за кілька опалювальних сезонів, забезпечуючи при цьому максимальний акустичний комфорт та надійність усієї інженерної мережі вашого будинку.
Поширені запитання (F.A.Q.)
Звичайний трьохшвидкісний циркуляційний насос споживає в середньому від 35 до 100 Вт на годину. За умови безперервної роботи взимку це виливається у 25–70 кВт·год за місяць. Сучасні частотні моделі (еко-насоси) значно економніші: вони споживають від 5 до 45 Вт на годину, що зменшує місячні витрати до 3–30 кВт·год.
Для стандартного одноповерхового будинку площею до 100 кв.м з радіаторною системою обігріву цілком достатньо насоса з напором 4 метри (найпопулярніше маркування — 25/4). Робоча потужність такого приладу на стандартних налаштуваннях складатиме близько 35–45 Вт.
Головне правило — враховувати пускові струми. У момент увімкнення звичайний асинхронний насос може короткочасно споживати в 2–3 рази більше своєї номінальної потужності. Тому ДБЖ (джерело безперебійного живлення) потрібно купувати із запасом по ватах. Також ДБЖ обов’язково має видавати чисту синусоїду, інакше двигун насоса буде гудіти та перегріватися.
Швидкість залежить від перепаду температур. Якщо різниця між гарячою трубою (подачею) та охолодженою (звороткою) становить менше 10°C, насос можна перемикати на нижчу (першу або другу) швидкість. Це суттєво зменшить споживання світла без втрати тепла в кімнатах.
Частотний (електронно-комутований) насос значно кращий, оскільки він автоматично підлаштовує свої оберти під потреби системи. Коли термостати на радіаторах перекривають воду, частотний насос зменшує потужність. Завдяки цьому він дозволяє зекономити до 80% електроенергії порівняно зі звичайним, який постійно працює з однаковим навантаженням.
