Двигатель крутится ровно, без посторонних шумов, а розетки генератора молчат — с такой ситуацией рано или поздно сталкивается почти каждый владелец портативной электростанции. Обиднее всего, что внешне установка выглядит абсолютно исправной, поэтому непонятно, с чего начинать поиск причины. В этой статье мы разберём устройство альтернаторов, основные причины отсутствия тока на выходе и дадим пошаговый алгоритм диагностики и ремонта — от самых простых проверок до случаев, когда без сервиса не обойтись.
Основные причины: почему генератор работает, но тока нет
Конструктивно любая портативная электростанция состоит из двух главных узлов: двигателя внутреннего сгорания, который генерирует механическую энергию вращения, и альтернатора (собственно генератора), который преобразует эту механическую энергию в электрическую. Если двигатель работает стабильно, но тока нет, проблема кроется именно в электрической части установки или в системах управления питанием.
Современные системы резервного электроснабжения могут быть достаточно сложными. Иногда проблема заключается не в самой установке, а в неправильной коммутации с домашней сетью или гибридными системами. Например, подобные сложности возникают, когда инвертор Deye не видит сеть, что также требует глубокой диагностики электронных контуров и настроек. Тем не менее, если оборудование работает изолированно, неисправность следует искать во внутренних компонентах альтернатора. Чаще всего генератор не выдает напряжение из-за сбоев в системе возбуждения или повреждения контактных групп.
Проблемы с автоматическим регулятором напряжения (AVR)
Автоматический регулятор напряжения (AVR) — это электронный блок, который отвечает за стабилизацию выходных параметров тока. Он постоянно анализирует напряжение на выходе и корректирует силу тока возбуждения, который подается на ротор. Если нагрузка возрастает, AVR увеличивает ток возбуждения, чтобы предотвратить проседание напряжения.
По наблюдениям сервисных мастеров, выход из строя AVR — одна из самых распространённых причин потери напряжения. Чаще всего в регуляторе вздувается или взрывается конденсатор из-за резких скачков нагрузки (например, подключения мощного сварочного аппарата или короткого замыкания в сети дома). Если AVR неисправен, на ротор не подается ток, магнитное поле не формируется, и на выходе мы получаем ноль вольт или незначительные 10-20 В остаточного напряжения.
Потеря остаточного намагничивания ротора
Для того чтобы альтернатор начал вырабатывать ток в момент запуска (до того, как заработает AVR), ротор должен иметь небольшое остаточное магнитное поле. Это поле индуцирует начальное слабое напряжение в статоре, которое затем питает AVR, и система выходит на рабочий режим.
Потеря остаточного намагничивания (размагничивание) случается, если:
- Установку остановили под большой нагрузкой (не отключив потребителей).
- Техника простаивала без работы несколько месяцев или лет.
- К розеткам было подключено устройство, которое вызвало сильное короткое замыкание.
Восстановить магнитное поле можно с помощью процедуры, которая называется «возбуждением аккумулятором» — кратковременной подачи постоянного тока (например, от 12В аккумулятора) на щетки ротора с соблюдением полярности. Выполняйте эту процедуру осторожно и только на полностью остановленном генераторе: неправильная полярность или длительная подача тока могут повредить обмотку.
Почему бензогенератор не выдает напряжения: специфические поломки
Классические синхронные альтернаторы имеют относительно простую, но чувствительную к износу конструкцию. Когда бензогенератор не выдает напряжения, специалисты в первую очередь проверяют механические контакты и состояние обмоток. Вибрации, пыль, влага и перегрев являются главными врагами этих узлов.

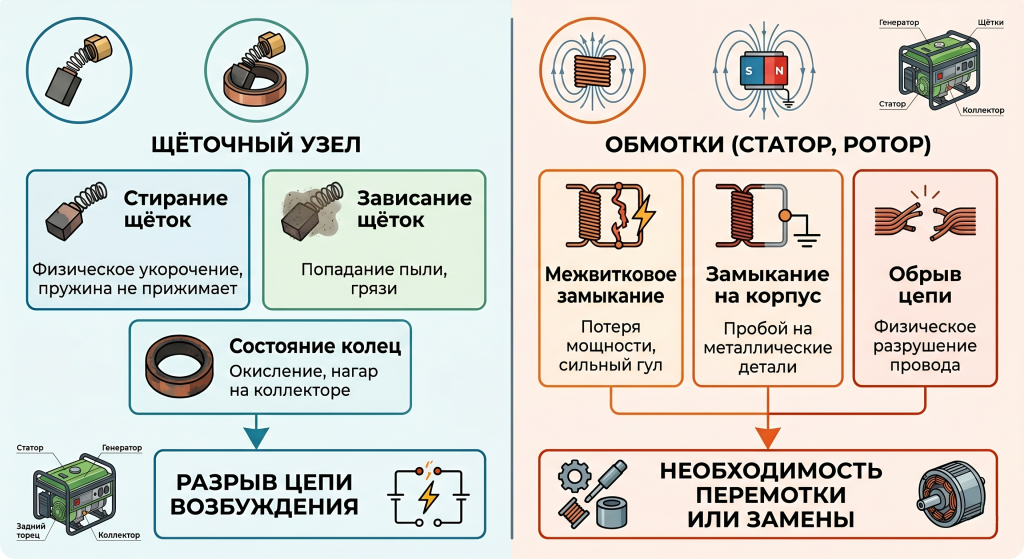

Неисправности щеточного узла
Ток от AVR передается на вращающийся ротор через угольные щетки и медные контактные кольца (коллектор). Со временем щетки стираются физически. Если длина угольного стержня становится недостаточной, пружина больше не может прижать его к кольцу, контакт исчезает, и цепь возбуждения разрывается.
Также часто встречается проблема зависания щеток из-за попадания пыли или грязи в направляющие каналы. Сами медные кольца могут окисляться или покрываться нагаром. Очистка колец мелкозернистой наждачной бумагой и замена изношенных щеток обычно полностью решают эту проблему.
Проблемы с обмоткой статора или ротора
Если бензиновый генератор не выдает напряжение, а щетки и AVR абсолютно исправны, существует риск самой дорогой поломки — сгорания обмоток. Перегрев из-за длительной работы на пределе мощности разрушает лаковую изоляцию медных проводов. Это приводит к:
- Межвитковому замыканию (часть катушки выключается из работы, альтернатор сильно греется и гудит).
- Замыканию на корпус (ток пробивает на металлические детали статора).
- Обрыву цепи (физическое разрушение провода из-за плавления).
Проверка обмоток осуществляется мультиметром: измеряется сопротивление между выводами и проверяется отсутствие пробоя на корпус механизма. Точные номинальные значения сопротивления отличаются в зависимости от мощности и модели генератора. Если диагноз подтверждается, требуется дорогая перемотка альтернатора или его полная замена.

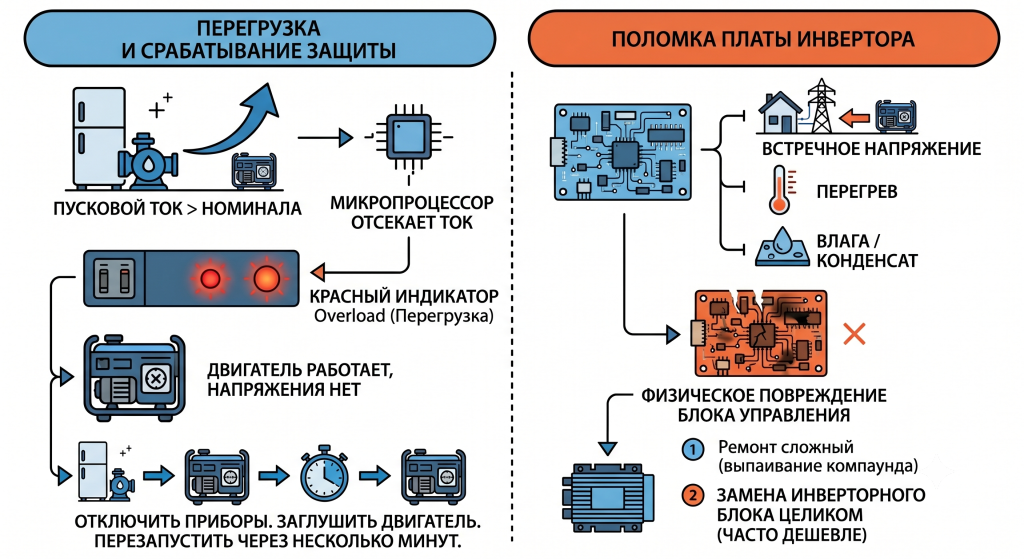

Почему инверторный генератор не выдает напряжение
Инверторные модели кардинально отличаются по принципу действия. Они генерируют переменный ток высокой частоты, который затем выпрямляется в постоянный, а уже после этого электронная плата (инвертор) формирует идеальную синусоиду 230В с частотой 50 Гц. Если инверторный генератор не выдает напряжение, механические причины (такие как щетки) обычно отпадают, поскольку большинство таких моделей используют бесщеточные альтернаторы с постоянными магнитами.
Перегрузка и срабатывание защиты
Инверторные установки имеют чрезвычайно чувствительную электронику. Если пусковой ток подключенного прибора (например, холодильника или насоса) превышает номинал станции даже на доли секунды, микропроцессор мгновенно отсекает подачу тока на розетки, чтобы защитить плату от сгорания. При этом двигатель продолжает работать, но на панели загорается красный индикатор «Overload» (Перегрузка).
Важно понимать: срабатывание защиты редко связано с реальной мощностью прибора «в покое». Проблема — в пусковом токе, который возникает в первые доли секунды после включения. Например, холодильник или погружной насос в момент старта может потреблять в 2–3 раза больше своей номинальной мощности. Если генератор на 2 кВт уже нагружен освещением и роутером, а вы включаете холодильник с пусковым скачком 1,5–2 кВт — защита сработает мгновенно, хотя «на бумаге» суммарная мощность кажется приемлемой. Для восстановления питания достаточно отключить все приборы, заглушить двигатель и запустить его снова через несколько минут.
Поломка платы инвертора
Наиболее критическая ситуация — это физическое повреждение электронного блока управления. Плата инвертора может выйти из строя из-за встречного напряжения (если вы забыли отключить входной автомат в доме и появился свет от центральной сети), перегрева или попадания конденсата. Ремонт платы инвертора требует высокой квалификации: мастеру придется выпаивать компаунд (смолу, которой залита плата), искать пробитые транзисторы или микросхемы и заменять их. Часто дешевле заменить весь блок целиком, хотя его стоимость может составлять до половины цены самой электростанции.
Сколько на самом деле «съедает» техника: пусковой ток против номинальной мощности
Планируя нагрузку на генератор, недостаточно сложить номинальные мощности приборов с этикеток — нужно учесть пусковой скачок. Самые «коварные» в этом плане приборы с электродвигателем или компрессором: холодильники, морозильные камеры, погружные и поверхностные насосы, кондиционеры. У них пусковой ток может превышать рабочий в 2–5 раз, хоть и длится лишь мгновение.
Практическое правило: если планируете одновременно питать несколько таких приборов, оставляйте запас мощности генератора не менее 30–40% сверх суммы номинальных показателей — как раз на случай, если два пусковых скачка наложатся друг на друга. Если же генератор уже «недогружен», а защита всё равно срабатывает при включении одного прибора — это косвенный сигнал, что стоит проверить саму электронику защиты, а не только перераспределять нагрузку.
Диагностика электростанции в домашних условиях
Чтобы минимизировать затраты на сервис, базовую проверку можно выполнить самостоятельно. Если генератор не выдает напряжение, следуйте этому алгоритму:
- Проверка автоматов защиты: Убедитесь, что тепловой размыкатель (тумблер на передней панели) находится в положении «Включено». Иногда его выбивает незаметно для глаза.
- Осмотр розеток: Проверьте контакты внутри розеток. От вибрации провода от розетки до альтернатора могут просто открутиться или отпаяться.
- Демонтаж крышки альтернатора: Снимите торцевую крышку для доступа к AVR и щеточному узлу.
- Осмотр щеток: Выкрутите щеточный узел. Проверьте свободный ход угольных стержней и их длину.
- Проверка AVR: Осмотрите регулятор на предмет вздутых конденсаторов, трещин в компаунде или запаха гари.
- Измерение сопротивления: С помощью мультиметра измерьте сопротивление обмотки ротора (через медные кольца). Обычно оно должно составлять от 40 до 80 Ом в зависимости от мощности модели.
Сводная таблица распространенных неисправностей и их решений:
| Симптом | Возможная причина | Способ решения |
| Двигатель работает, на розетках 0 Вольт, автомат включен | Обрыв проводки от альтернатора до панели или износ щеток | Проверить контакты мультиметром. Очистить контактные кольца, заменить щеточный узел. |
| Напряжение слишком низкое (20-50В) или сильно плавает | Неисправен блок AVR (автоматический регулятор) | Заменить AVR на новый идентичной мощности и типа (по форме конденсатора). |
| Инверторная модель светит красным диодом, тока нет | Сработала электронная защита от перегрузки или короткого замыкания | Отключить все приборы, перезапустить двигатель. Если диод светится без нагрузки — проблема в плате. |
| После долгого простоя напряжение отсутствует (около 5-10В) | Ротор потерял остаточное магнитное поле (размагнитился) | Провести кратковременное возбуждение ротора аккумулятором 12В непосредственно на щетки. |
| Альтернатор дымит, сильно гудит, греется | Межвитковое замыкание или пробой обмотки статора/ротора | Остановить работу. Обратиться в сервис для перемотки или замены альтернатора. |
Чтобы избежать проблем в будущем, придерживайтесь нескольких простых правил эксплуатации, которые значительно продлят срок службы вашей техники:
- Всегда запускайте и прогревайте двигатель без подключенных приборов.
- Глушите мотор только после полного отключения всех потребителей тока и нескольких минут работы на холостом ходу для охлаждения альтернатора.
- Следите за суммарной мощностью подключенной техники, оставляя запас как минимум 20% от номинала источника питания.
- Избегайте использования сварочных аппаратов трансформаторного типа на маломощных бензиновых установках, так как это быстро выводит из строя электронику.
Что можно починить самому, а когда лучше вызвать сервис
Не каждая неисправность из перечня выше одинаково опасна или сложна для самостоятельного ремонта. Ориентировочная сложность:
| Неисправность | Сложность ремонта | Можно ли самому |
|---|---|---|
| Выбило автомат защиты, разболталась розетка | Низкая | Да, займёт несколько минут |
| Изношенные щётки, окисленные контактные кольца | Низкая-средняя | Да, при наличии базовых навыков и запасных щёток |
| Потеря остаточной намагниченности | Средняя | Да, при аккуратной работе с аккумулятором и соблюдении полярности |
| Неисправен AVR | Средняя | Частично — замена на идентичный несложна, а вот диагностика причины перегорания требует опыта |
| Межвитковое замыкание обмотки, пробой на корпус | Высокая | Нет — требуется специализированное оборудование и перемотка |
| Поломка платы инвертора | Высокая | Нет — выпаивание компаунда и замена микросхем без опыта опасны для электроники |
Независимо от сложности, любая работа внутри корпуса генератора должна выполняться только на полностью остановленной и остывшей установке, с отключёнными потребителями. Если есть сомнения в собственных навыках работы с электричеством — лучше доверить диагностику специалисту, чем рисковать поражением током или окончательно вывести из строя дорогое оборудование.
Вывод
Чаще всего отсутствие напряжения на генераторе связано с четырьмя причинами: неисправным AVR, изношенными щётками, потерянной остаточной намагниченностью или сработавшей электронной защитой (для инверторных моделей). Прежде чем разбирать корпус, стоит пройти простые шаги — проверить автомат защиты, розетки и реальную нагрузку с учётом пусковых токов. Если после этого проблема остаётся, ориентируйтесь на таблицу сложности выше: мелкий ремонт вполне под силу сделать самостоятельно, а вот работу с обмотками или платой инвертора лучше доверить специалисту.
Частые вопросы (F.A.Q.)
Чаще всего причина — выход из строя автоматического регулятора напряжения (AVR), критический износ угольных щёток или потеря остаточного намагничивания ротора. В инверторных моделях ток может пропадать из-за срабатывания электронной защиты от перегрузки или повреждения платы управления.
Если напряжение значительно занижено или нестабильно («скачет»), главным подозреваемым является неисправный блок AVR (например, из-за вздутого конденсатора). Решением служит замена регулятора на новый аналогичной мощности. Также стоит осмотреть щёточный узел на предмет заедания щёток и окисления медных колец коллектора.
Красный индикатор («Overload») означает, что электроника заблокировала подачу тока из-за превышения пусковых токов подключённой техники или короткого замыкания. Отключите все приборы от розеток электростанции, заглушите двигатель и через несколько минут запустите его снова. Если красный диод продолжает гореть даже без нагрузки, это свидетельствует о серьёзной поломке платы инвертора.
Если после длительного хранения или резкого отключения под нагрузкой напряжение на выходе составляет лишь 5–10 В, ротор потерял остаточное магнитное поле. Для восстановления намагничивания проводят процедуру «возбуждения»: кратковременно (на 1–2 секунды) подают постоянный ток от аккумулятора 12 В непосредственно на щётки ротора, строго соблюдая полярность.
Для базовой домашней диагностики снимите щёточный узел и измерьте сопротивление обмотки ротора, приложив щупы мультиметра к медным контактным кольцам. В зависимости от мощности модели нормальное сопротивление составляет 40–80 Ом. Также обязательно проверьте мультиметром отсутствие замыкания (пробоя) между выводами обмоток и металлическим корпусом альтернатора.
