Современные гибридные системы преобразования энергии являются основой энергонезависимости любого дома или коммерческого объекта. Они обеспечивают бесперебойное питание, автоматически переключаясь между солнечными панелями, аккумуляторными батареями и внешней городской линией электропередач. Однако пользователи иногда сталкиваются с критической проблемой: устройство продолжает работать исключительно в автономном режиме, игнорируя наличие внешнего питания. В этой статье мы детально разберем инженерные и программные аспекты этой неисправности, чтобы вы могли быстро восстановить нормальную работу вашей энергосистемы.

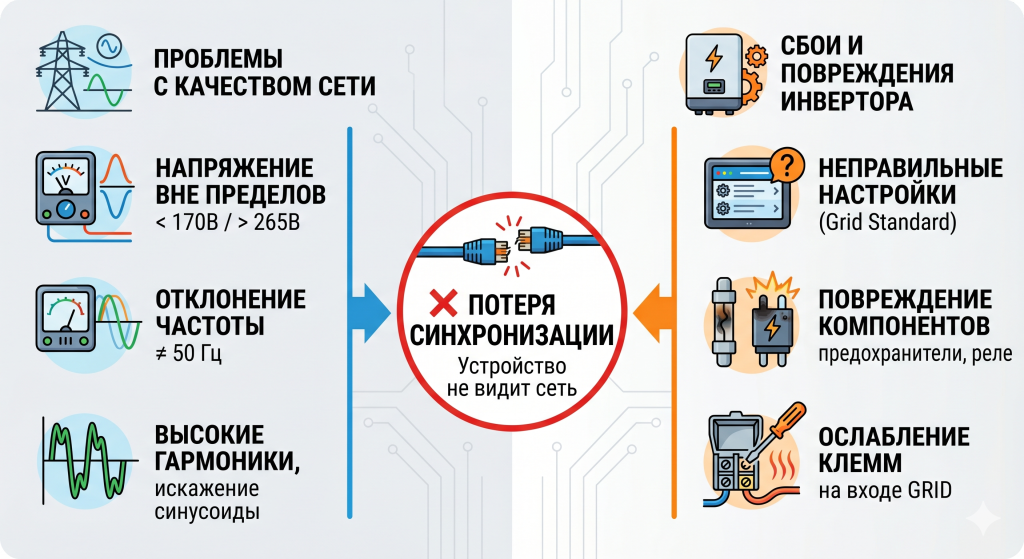

Основные причины потери синхронизации с внешним источником

Когда городское напряжение физически присутствует в доме (светятся лампочки, работают розетки мимо системы резерва), но оборудование отказывается переходить в режим транзита или зарядки аккумуляторов (байпас), это свидетельствует о срабатывании защитных механизмов или физическом обрыве линии на входе устройства.

Пошаговая диагностика системы

Чтобы точно определить, почему инвертор deye не видит сеть, необходимо провести поэтапное тестирование, начиная от визуального осмотра и заканчивая измерениями с помощью специализированных приборов.

Проверка базовых параметров через информационный дисплей

Первый шаг — анализ информации на сенсорном экране. Обратите внимание на пиктограмму столба электропередач. Если она перечеркнута или мигает, это означает, что устройство физически ощущает напряжение на клеммах, но программно отказывается с ней синхронизироваться из-за несоответствия параметров. Если же пиктограмма полностью отсутствует, устройство вообще не фиксирует наличие тока на входе. Зайдите в раздел меню информации о системе и проверьте текущие показатели AC In Voltage и AC In Frequency.

Расширенное тестирование мультиметром

Для физической проверки линий вам понадобится базовый набор инструментов:

• Цифровой мультиметр (желательно с функцией True RMS).
• Отвертка с диэлектрическим покрытием для работы под напряжением.
• Токовые клещи для измерения нагрузки на фазных проводах.
• Тепловизор или пирометр для проверки клемм на предмет перегрева (опционально).

Снимите защитную крышку клеммной колодки. Измерьте напряжение непосредственно на контактах GRID L и GRID N. Если мультиметр показывает норму (например, 220В), а на экране устройства ноль, проблема лежит во внутренних цепях оборудования (сгорел предохранитель, поврежден измерительный мост). Если же напряжения на клеммах нет, проблема находится до устройства — во вводном автомате, УЗО, реле напряжения или кабеле.

Таблица типичных неисправностей и кодов ошибок

Для быстрой идентификации проблемы воспользуйтесь таблицей самых распространенных симптомов и кодов, которые генерирует система:

Код ошибки / Признак	Возможная причина	Рекомендуемое решение
F24 или F18	AC Voltage Out of Range (Напряжение вне пределов)	Проверить входное напряжение мультиметром. Расширить диапазон допустимого напряжения в меню Grid Setup.
F13	Grid Frequency Out of Range (Частота вне пределов)	Убедиться, что источник тока стабилен. Изменить стандарт сети на General Standard.
Напряжение на клеммах есть, экран показывает 0В	Сгорел внутренний входной предохранитель (Fuse) или варистор	Отключить систему, прозвонить предохранители на материнской плате. Обратиться в сервис.
Щелканье реле с интервалом 10-20 секунд	Система пытается синхронизироваться, но «срывается»	Проверить качество нуля (Neutral) и контура заземления. Устранить «плавающий» ноль на линии.

Как решить проблему самостоятельно: алгоритм действий

Если вы убедились, что линия исправна и напряжение доходит до клемм, но deye не видит сеть, пора переходить к программным корректировкам и глубокой перезагрузке.

Настройка сетевых параметров в меню

Чаще всего проблема решается правильной конфигурацией настроек. Зайдите в раздел Grid Setup (Настройки сети).

1. Проверьте пункт Grid Type (или Grid Standard). Часто при установке оставляют строгие европейские стандарты (например, VDE 0126), которые требуют идеального напряжения 230В. Измените стандарт на более лояльный (обычно это General Standard или Default).
2. Перейдите к расширенным настройкам диапазонов (Volt Range и Freq Range). Если ваша городская линия часто проседает до 180В, а в настройках нижний порог отключения стоит на 195В, устройство просто будет игнорировать такой источник. Установите нижний порог на уровне 170-175В, а верхний — 255-265В (если это безопасно для ваших бытовых приборов, которые не защищены отдельными стабилизаторами).

Аппаратная перезагрузка и сброс (Hard Reset)

Электроника может «зависать» из-за накопленных ошибок в оперативной памяти DSP-контроллера. Обычное нажатие кнопки выключения не всегда помогает. Необходимо провести полное обесточивание системы:

1. Выключите все автоматы нагрузки (выключатели на розетки и освещение, порт LOAD).
2. Отключите автоматический выключатель от солнечных фотомодулей (PV).
3. Отключите входной автомат городского тока (GRID).
4. Выключите автоматический размыкатель аккумуляторных батарей (BAT).
5. Подождите как минимум 10 минут. Это критически важный шаг: внутренние высоковольтные конденсаторы должны полностью разрядиться, чтобы микроконтроллер обнулил кэш ошибок.
6. Включите систему в обратной последовательности: сначала аккумулятор, затем солнечные панели, затем внешнюю линию, и только после успешной синхронизации — нагрузку дома.

Проверка заземления и «нуля»

Отдельно стоит отметить инженерную специфику топологии гибридных установок. Они требуют четкого и надежного подключения нулевого проводника (N) и защитного заземления (PE). Если на вводном щите дома отгорает ноль, или сопротивление контура заземления превышает норму (более 4 Ом), измерительные трансформаторы тока внутри оборудования получают искаженные данные. Убедитесь, что болтовые соединения нулевой шины затянуты крепко, а между землей и нулем нет опасного потенциала.

Когда пора обращаться к специалистам

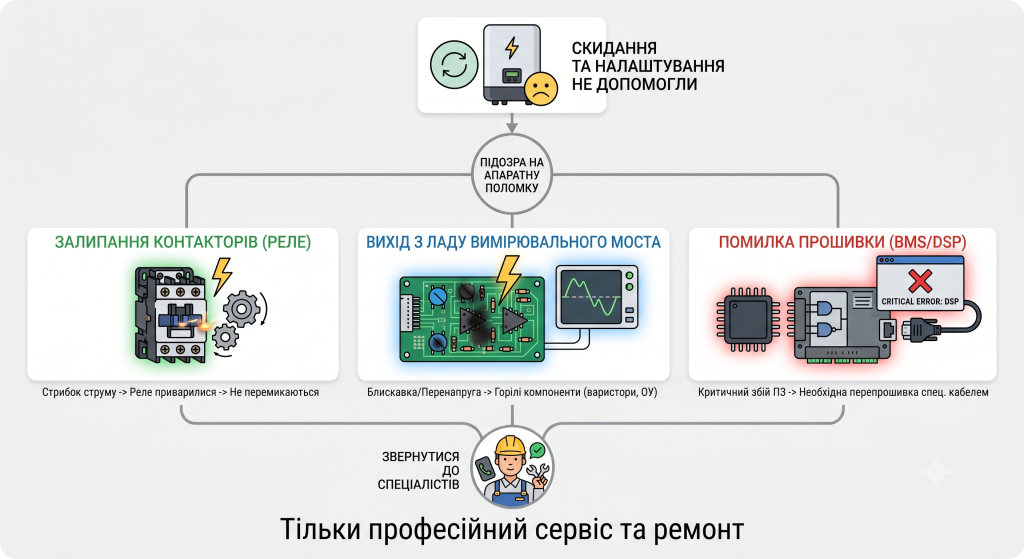

Существуют ситуации, когда самостоятельный ремонт невозможен и опасен. Если после полной аппаратной перезагрузки и корректировки настроек проблема не исчезает, следует подозревать аппаратную поломку.

Заключение

Ситуация, когда пропадает внешняя синхронизация, чаще всего имеет банальные причины: нестабильность городской линии электропередач или неправильно выставленные пределы чувствительности в меню. Регулярный мониторинг параметров, правильная настройка порогов напряжения и надежная протяжка клеммных соединений гарантируют стабильную работу гибридной системы. Используйте мультиметр для проверки реального состояния линии, и вы быстро поймете, где находится корень проблемы — в самой сети, в настройках программного обеспечения или в физических компонентах оборудования.

Часто задаваемые вопросы (F.A.Q.)

Вот ответы на самые частые вопросы пользователей, которые сталкиваются с проблемой потери синхронизации инвертора с внешней сетью.

Почему инвертор Deye не подключается к сети, хотя свет в доме есть? −

Чаще всего это происходит из-за несоответствия параметров тока жёстким заводским настройкам. Если напряжение в городской линии проседает (ниже 170В), скачет (выше 265В) или отклоняется частота (не 50 Гц), инвертор автоматически блокирует вход, чтобы защитить чувствительную электронику в вашем доме. Также причиной может быть ослабление контактов на клеммах, обрыв «нуля» или сгоревший внутренний предохранитель.

Какие настройки сети (Grid Setup) выставить на Deye в Украине? +

Если в вашем регионе нестабильное напряжение, зайдите в меню Grid Setup и измените стандарт сети (Grid Type или Grid Standard) со строгих европейских норм на General Standard (или Default). Затем в настройках диапазона (Volt Range) вручную расширьте границы допустимого напряжения: нижний порог установите на уровне 170–175В, а верхний — 255–265В.

Что означает ошибка F24 или F13 на инверторе Deye и как её убрать? +

F24 (AC Voltage Out of Range): означает, что напряжение на входе слишком высокое или слишком низкое.

F13 (Grid Frequency Out of Range): сигнализирует о колебаниях частоты тока.

Чтобы исправить эти ошибки, проверьте реальные показания на клеммах с помощью мультиметра и расширьте допустимые границы напряжения и частоты в меню настроек сети.

Как правильно перезагрузить инвертор Deye, чтобы он увидел сеть? +

Обычного отключения кнопкой недостаточно, нужен Hard Reset.

1. Выключите автоматы нагрузки (дом).
2. Отключите солнечные панели (PV).
3. Выключите вход городского тока (GRID).
4. Последним отключите аккумулятор (BAT).

Обязательно подождите 10 минут, чтобы разрядились внутренние конденсаторы и микроконтроллер сбросил кэш ошибок. Затем включите систему в обратной последовательности (BAT ➔ PV ➔ GRID ➔ LOAD).

Почему инвертор Deye постоянно щёлкает реле, но не переходит на сеть? +

Характерное щёлканье с интервалом 10–20 секунд свидетельствует о том, что устройство пытается синхронизироваться с линией, но процесс каждый раз «срывается». Обычно это происходит из-за плохого контакта на нулевой шине (так называемый «плавающий ноль»), высокого сопротивления контура заземления или сильных гармонических искажений (THD) внешней электросети. Рекомендуется вызвать электрика для проверки качества соединений во вводном щите.
