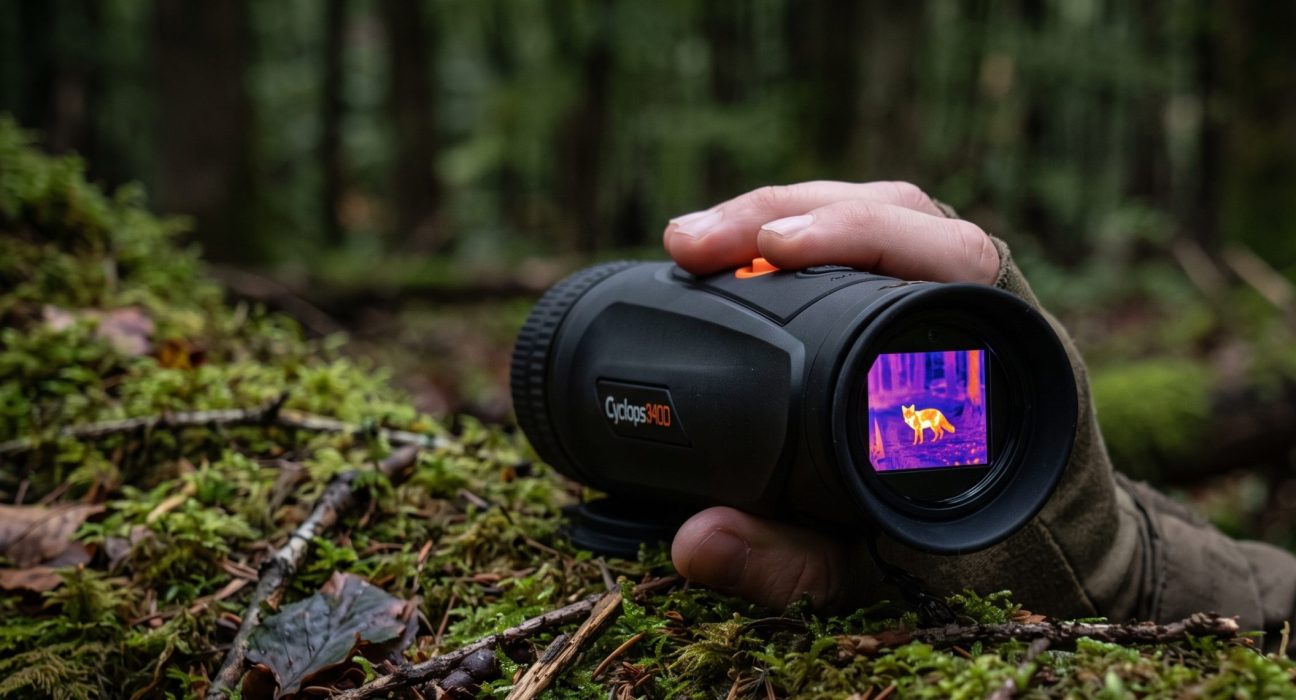

Человеческий глаз способен воспринимать лишь очень узкий спектр электромагнитного излучения, который мы обычно называем видимым светом. Однако абсолютно каждый физический объект вокруг нас, температура которого хотя бы немного превышает абсолютный ноль (минус 273,15 градуса по Цельсию), излучает тепловую энергию. Именно эту невидимую инфракрасную энергию улавливает тепловизор, преобразуя тепловые волны в четкое, понятное для человеческого мозга изображение на цифровом экране.
Понимая принцип работы тепловизора, становится очевидным, почему эти устройства стали настолько жизненно необходимыми и незаменимыми в самых разнообразных сферах — от охоты и промышленного энергоаудита зданий до выполнения сверхсложных тактических задач в полной темноте.
Читайте также: что такое нарезное оружие
Что такое тепловизор и для чего он нужен
Тепловизор — это сложное оптико-электронное устройство, предназначенное для бесконтактного измерения температуры поверхностей и визуализации распределения тепла. В отличие от обычной камеры, которая фиксирует свет, отражающийся от объектов, тепловизионная камера фиксирует собственное тепловое излучение предметов и живых существ. Благодаря этому прибор не нуждается ни в каких источниках освещения и может эффективно работать в кромешной темноте.
Эти устройства создают термограмму — тепловое изображение, на котором разные температуры отображаются разными цветами или оттенками серого. Обычно, более горячие объекты (люди, животные, двигатели автомобилей) отображаются светлыми или яркими цветами (белым, красным, желтым), а более холодные элементы фона (земля, деревья, здания) — темными оттенками (черным, синим, фиолетовым).
Как работает тепловизор: физические основы технологии
Чтобы понять, как работает тепловизор, нужно обратиться к законам физики. Любое тело генерирует электромагнитные волны. Чем выше температура объекта, тем интенсивнее становится его тепловое излучение и тем короче является длина волны.
Инфракрасное излучение как база
Инфракрасный спектр лежит за пределами человеческого восприятия. Длина волны инфракрасного излучения составляет от 0,74 мкм до 1000 мкм. Современные неохлаждаемые тепловизионные приборы, используемые в большинстве коммерческих и тактических задач, настроены на улавливание длинноволнового инфракрасного диапазона (LWIR — Long-Wave Infrared), который составляет от 8 до 14 микрометров. Именно в этом диапазоне тепловое излучение живых существ и техники проходит сквозь атмосферу Земли с наименьшими потерями и рассеиванием.
От тепла к цифровому изображению: пошаговый процесс
Процесс формирования изображения происходит за доли секунды и состоит из следующих последовательных этапов:
- Фокусировка излучения: невидимые инфракрасные волны, излучаемые объектами, попадают на специальную линзу прибора.
- Попадание на сенсор: линза фокусирует эти волны на инфракрасном детекторе — матрице, состоящей из тысяч микроскопических чувствительных элементов (пикселей).
- Изменение электрического сопротивления: под действием тепла каждый отдельный пиксель матрицы нагревается, что мгновенно меняет его электрическое сопротивление.
- Обработка сигнала: электронный блок считывает изменение сопротивления каждого пикселя и преобразует эту информацию в цифровой сигнал.
- Визуализация: микропроцессор анализирует массив данных, назначает каждому значению температуры определенный цвет или оттенок и выводит готовую картинку на дисплей в видоискателе.
Ключевые компоненты тепловизионного прибора
Качество и детализация термограммы напрямую зависят от материалов и технологий, использованных при создании основных узлов устройства.
Объектив и материалы линз
Обычное стекло не пропускает длинноволновое инфракрасное излучение — оно действует для него как непрозрачное зеркало. Поэтому линзы для тепловизоров изготавливают из специальных полупроводниковых материалов. Чаще всего используется очищенный германий (Ge). Это чрезвычайно твердый, редкий и дорогой металл, который является абсолютно прозрачным для инфракрасных волн. Также применяются халькогенидные стекла, но германиевая оптика остается золотым стандартом.
Микроболометрическая матрица (сенсор)
Это «сердце» прибора. Современные сенсоры изготавливаются на основе оксида ванадия (VOx) или аморфного кремния (a-Si). Оксид ванадия является более популярным благодаря более высокой чувствительности и меньшему уровню цифровых шумов. Сенсор состоит из тысяч микроболометров — крошечных терморезисторов. Чем больше таких элементов (разрешение матрицы), тем более детализированным будет финальное изображение.
Процессор обработки данных и дисплей
Мощный микропроцессор отвечает за применение программных алгоритмов улучшения картинки, подавления шумов и выделения контуров. После обработки изображение передается на миниатюрный дисплей внутри окуляра. Преимущественно это высококонтрастные экраны типа OLED или AMOLED, которые отлично передают черный цвет, не слепят глаз ночью и сохраняют работоспособность даже при сильных морозах.
Основные технические характеристики
При выборе прибора важно понимать базовые параметры, которые определяют его эффективность в полевых условиях.
| Характеристика | Описание и влияние на работу прибора |
| Разрешение матрицы | Определяет количество термочувствительных пикселей (например, 384×288, 640×512). Чем выше показатель, тем более четким и детализированным будет изображение, особенно на больших дистанциях. |
| Шаг пикселя (Pixel Pitch) | Расстояние между центрами соседних пикселей. Измеряется в микронах (мкм). Современный стандарт — 12 мкм. Меньший шаг позволяет увеличить дальность обнаружения при меньшем размере объектива. |
| Показатель NETD (Чувствительность) | Отображает способность сенсора различать минимальную разницу температур. Измеряется в милликельвинах (mK). Чем ниже значение (например, <25mK лучше, чем <40mK), тем качественнее прибор видит в туман и дождь. |
| Частота обновления кадров | Определяет количество обновлений картинки за секунду (Гц). Для наблюдения за статичными объектами достаточно 9-25 Гц, для динамичных целей, авто или использования во время движения необходимо 50 Гц. |
| Фокусное расстояние объектива | Влияет на угол обзора и оптическое увеличение. Объектив 25 мм дает широкий угол для ближних дистанций, а 50 мм — обеспечивает мощное увеличение для дальних расстояний (но сужает поле зрения). |
Где применяются тепловизоры на практике
Благодаря своей способности «видеть» температуру, эти устройства интегрировались во множество направлений человеческой деятельности.
Военное дело и безопасность
Для силовых структур это инструмент выживания и доминации на поле боя. Приборы позволяют обнаруживать живую силу противника, снайперов в засаде, замаскированную технику с нагретыми двигателями, мины (благодаря разнице теплоотдачи вскопанной почвы) и беспилотные летательные аппараты. Они используются как индивидуальные монокуляры, прицелы на стрелковом оружии, а также в интегрированных системах бронетехники.
Охота и наблюдение за природой
Охотники применяют тепловизионную технику для поиска дичи в густых зарослях, ночном лесу или высокой траве. Она также помогает находить подранков по тепловому следу крови. Зоологи и экологи используют приборы для безопасного наблюдения за ночными животными в их естественной среде без использования пугающих прожекторов.
Строительство и энергоаудит
В гражданской сфере приборы помогают находить места утечки тепла в домах, дефекты теплоизоляции, «мостики холода», проблемы с герметичностью окон. Электрики применяют их для быстрого поиска перегретых контактов, перегруженных кабелей и предохранителей в электрощитовых до того, как произойдет короткое замыкание или пожар.
Чем тепловизор отличается от прибора ночного видения (ПНВ)
Очень часто эти две технологии путают, хотя они базируются на принципиально разных физических явлениях. Прибор ночного видения (ПНВ) работает по принципу многократного усиления имеющегося света — от звезд, луны или невидимой инфракрасной подсветки. Если поместить ПНВ в абсолютную темноту (например, в подвал без окон) без инфракрасного фонаря, он ничего не покажет, поскольку не будет иметь фотонов для усиления.
Тепловизионное устройство вообще не нуждается в свете. Оно фиксирует только тепло. Поэтому тепловизор одинаково эффективно работает как ярким солнечным днем, так и в глухой пещере. Кроме того, ПНВ не способен «видеть» сквозь дым, пыль или густой туман — свет отражается от этих преград. Зато длинноволновое инфракрасное излучение легко проходит сквозь эти барьеры, что делает тепловизионную технику намного более универсальной в сложных метеоусловиях.
Технология теплового видения открыла человечеству абсолютно новый слой восприятия реальности. Сегодня это уже не просто элемент научной фантастики, а критически важный инструмент для спасения жизней, обеспечения безопасности, сохранения энергии и изучения природы. Понимание того, как эти устройства превращают невидимое тепловое излучение в детальную цифровую картинку, помогает правильно подобрать оборудование под конкретные задачи, учитывая характеристики матрицы, линз и показатели температурной чувствительности. Развитие этих технологий не стоит на месте: приборы становятся компактнее, автономнее, а их изображение — все более детализированным и информативным.
