В последние годы LED-технологии совершили настоящую революцию в сфере освещения, почти полностью вытеснив традиционные лампы накаливания и люминесцентные аналоги. Это вполне закономерно, ведь они отличаются высокой энергоэффективностью, ярким световым потоком и длительным заявленным сроком эксплуатации. Однако, несмотря на обещания производителей о десятках тысяч часов бесперебойной работы, на практике пользователи часто сталкиваются с тем, что светодиодный светильник не работает уже через год или два после покупки. Вместо того чтобы сразу выбрасывать прибор и тратить средства на новый, стоит попытаться разобраться в причине неисправности.
Часто причиной преждевременного выхода из строя осветительных приборов является не низкое качество самой лампы, а внешние факторы. Современная электроника крайне чувствительна к нестабильности электросети. Перепады напряжения, неправильно настроенные стабилизаторы или проблемы с источниками бесперебойного питания могут стать разрушительными для LED-драйверов. Например, если в вашей домашней системе резервного питания инвертор must не включается, это свидетельствует о серьезных сбоях, которые сопровождаются аномальными импульсами тока. Такие скачки часто становятся фатальными для микросхем, управляющих освещением. В этом масштабном руководстве мы подробно разберем все этапы диагностики и покажем, как вернуть к жизни ваши осветительные приборы.

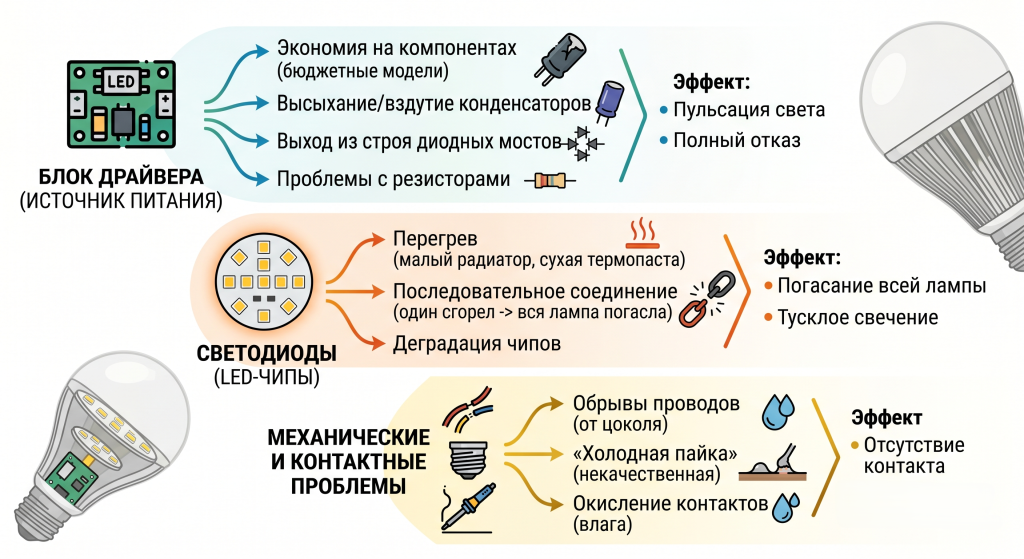

Почему возникают поломки: основные причины неисправностей
Чтобы успешно провести ремонт, необходимо понимать анатомию устройства. Любой LED-прибор состоит из трех основных компонентов: корпуса с радиатором для отвода тепла, платы со светодиодами (матрицы) и драйвера — электронного блока, который преобразует переменное напряжение 220В сети в постоянный стабилизированный ток, необходимый для питания диодов.
Проблемы с блоком питания (драйвером)
Драйвер является «сердцем» устройства, и именно на него приходится наибольшая нагрузка. В бюджетных моделях производители часто экономят на компонентах, устанавливая дешевые конденсаторы вместо полноценных микросхем-стабилизаторов тока. Из-за постоянного нагрева электролитические конденсаторы высыхают, теряют свою емкость или вообще вздуваются. В результате свет начинает мигать (пульсировать) или прибор полностью перестает подавать признаки жизни. Также часто выходят из строя диодные мосты и токозадающие резисторы.
Перегорание светодиодов (LED-чипов)
Светодиоды на плате обычно соединены последовательно (как в старой елочной гирлянде). Это означает, что ток проходит через каждый диод по очереди. Если перегорает хотя бы один кристалл, электрическая цепь разрывается, и вся лампа гаснет. Главный враг светодиодов — перегрев. Если радиатор слишком мал или термопаста между платой и корпусом высохла, чипы деградируют чрезвычайно быстро.
Механические повреждения и проблемы с контактами
К этой категории относятся обрывы проводов от цоколя к драйверу или от драйвера к плате, некачественная заводская пайка (так называемая «холодная пайка») и окисление контактов из-за эксплуатации в помещениях с повышенной влажностью, например, в ванной комнате или на улице.
Необходимые инструменты для диагностики и ремонта
Перед тем как разбирать прибор, необходимо подготовить рабочее место и соответствующий инструментарий. Для успешного ремонта вам понадобится базовый набор радиолюбителя:
- Мультиметр (тестер) с функцией звуковой «прозвонки» и проверки диодов.
- Паяльник мощностью 25-40 Вт с тонким жалом (в идеале — паяльная станция с регулировкой температуры).
- Расходные материалы для пайки: свинцово-оловянный припой (например, ПОС-61), канифоль или нейтральный флюс-гель.
- Тонкий канцелярский нож, скальпель или металлическая лопатка для аккуратной разборки пластиковых корпусов.
- Пинцет для манипуляций с мелкими SMD-компонентами.
- Термопроводящая паста (термопаста) для обновления слоя между матрицей и радиатором.
- Медицинский спирт или специальный растворитель для очистки платы от остатков флюса.
Пошаговая инструкция: как отремонтировать светодиодную лампу
Процесс восстановления стандартной лампочки с цоколем E27 или E14 является отличным стартом для новичков. Рассмотрим каждый шаг максимально подробно, чтобы вы точно знали, как отремонтировать светодиодную лампу в домашних условиях без сложного оборудования.
Разборка корпуса
Большинство современных ламп имеют пластиковый полусферический рассеиватель (колпак), который крепится к основанию с помощью специального герметика или защелок. Чтобы снять его, возьмите канцелярский нож и осторожно просуньте лезвие в щель между белым колпаком и корпусом. Медленно прокручивайте лампу, подрезая слой клея по всей окружности. Если герметик слишком прочный, можно слегка прогреть стык обычным бытовым феном. После этого рассеиватель легко снимется руками.
Визуальный осмотр и поиск неисправного диода
Сняв колпак, вы увидите круглую алюминиевую плату, на которой размещены желтые прямоугольники — это и есть SMD-светодиоды. Внимательно осмотрите каждый из них под хорошим освещением. Сгоревший элемент почти всегда выдает себя визуально: на его желтой поверхности появляется отчетливая черная или темно-коричневая точка. Иногда диод может полностью потемнеть или даже расколоться пополам.
Если визуально все элементы выглядят идеально, придется воспользоваться мультиметром. Переведите прибор в режим проверки диодов и по очереди касайтесь щупами контактных площадок каждого чипа, соблюдая полярность. Исправный светодиод при прикосновении щупов будет слегка светиться. Тот, что не подает признаков жизни — неисправен.
Замена или шунтирование сгоревшего светодиода
Найдя виновника, у вас есть два пути решения проблемы. Первый — это полноценная замена чипа. Для этого нужно выпаять сгоревший элемент. Лучше всего делать это с помощью специального термостола или строительного фена (нагревая плату снизу), но можно справиться и двумя паяльниками одновременно, нагревая оба контакта. После демонтажа нанесите немного флюса и припаяйте новый диод аналогичного типа (обычно это SMD 2835 или 5730), строго соблюдая полярность (широкий контакт — минус, узкий — плюс).
Второй путь — более простой, но временный. Это удаление остатков сгоревшего чипа ножом или пинцетом и нанесение капли припоя непосредственно на оба контакта, образуя перемычку. Поскольку цепь последовательная, перемычка восстановит поток тока, и лампа снова загорится. Однако следует понимать: удаление одного элемента уменьшает общее сопротивление цепи, что приводит к увеличению нагрузки на остальные диоды. Из-за этого они будут светиться ярче, греться сильнее и, скорее всего, вскоре также выйдут из строя. Поэтому такой метод является компромиссным решением.
Алгоритм действий: как отремонтировать светодиодный светильник или люстру
Конструкция потолочных панелей, настенных бра и современных LED-люстр отличается прежде всего масштабами и мощностью. Когда возникает вопрос, как отремонтировать светодиодный светильник, фокус внимания часто смещается с отдельных диодов на внешние блоки питания.
Проверка драйвера
В крупных приборах драйвер обычно вынесен в отдельную пластиковую коробочку. Если прибор перестал работать вообще или непрерывно мерцает, в первую очередь следует проверить выходное напряжение драйвера с помощью мультиметра. Отсоедините драйвер от платы с диодами, включите его в сеть 220В и измерьте постоянное напряжение на выходе.
Если напряжения нет, драйвер неисправен. Вскрыв его корпус, вы можете увидеть вздутый конденсатор — его замена с помощью паяльника обойдется в копейки и полностью решит проблему. Если же сгорел трансформатор или контроллер, гораздо проще купить новый драйвер. Главное правило при покупке: обращайте внимание на параметр выходного тока (Output Current, например, 300 mA или 600 mA). Новый блок должен выдавать точно такой же ток, иначе вы сожжете матрицу.
Замена матрицы или ленты
Если драйвер выдает стабильное напряжение, проблема кроется в самих диодах. В светильниках они часто организованы в виде длинных линеек или гибких лент на алюминиевой подложке. Принцип поиска сгоревшего элемента остается неизменным. В случае множественных повреждений целесообразнее не перепаивать отдельные чипы, а полностью заменить поврежденную LED-линейку. Они продаются в магазинах радиокомпонентов и крепятся к металлическому корпусу светильника с помощью специального теплопроводного скотча, термоклея или небольших винтов.
Таблица: Типичные неисправности и способы их устранения
Ниже приведена удобная справочная таблица, которая поможет быстро сориентироваться в симптомах и найти правильное решение.
| Симптом (признак неисправности) | Наиболее вероятная причина | Путь решения проблемы |
|---|---|---|
| Прибор вообще не включается | Перегорел один из диодов или полностью вышел из строя драйвер. | Прозвонить диоды. Найти черную точку, перепаять чип. Если диоды целы — проверить выходное напряжение драйвера. |
| Свет постоянно и равномерно мигает (эффект стробоскопа) | Потеря емкости сглаживающего конденсатора в блоке питания. | Разобрать драйвер, найти электролитический конденсатор на выходе (часто бывает вздутым) и перепаять его на новый аналогичной емкости. |
| Лампа тускло светится или едва теплится | Деградация кристаллов из-за хронического перегрева или частичного пробоя диода. | Требуется замена уставших LED-компонентов или всей матрицы в сборе, поскольку ресурс чипов исчерпан. |
| Прибор выключается после нескольких минут работы | Перегрев матрицы или срабатывание тепловой защиты драйвера. | Проверить наличие термопасты между платой и корпусом. Очистить старый слой и нанести новую термопасту (например, КПТ-8). |

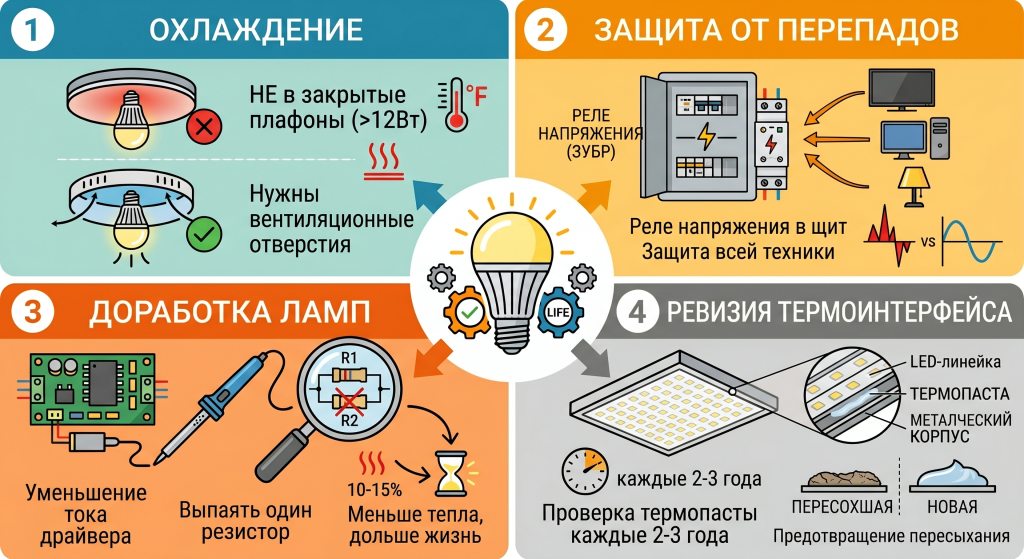

Профилактика поломок: как продлить срок службы освещения
Ремонт — это полезный навык, но лучше не доводить технику до критического состояния. Чтобы ваше освещение работало годами без вмешательства паяльника, придерживайтесь нескольких простых правил:
- Организация охлаждения: Никогда не устанавливайте мощные LED-лампы (от 12 Вт и выше) в закрытые плафоны без вентиляционных отверстий. Температура — главный враг полупроводников. Без надлежащего отвода тепла лампа обречена на быстрое перегорание.
- Защита от перепадов напряжения: Установите в распределительном щитке квартиры реле напряжения (зубр). Оно защитит не только освещение, но и всю бытовую технику от внезапных скачков в сети.
- Доработка новых ламп: Опытные радиолюбители сразу после покупки разбирают дешевые лампы и уменьшают ток драйвера. Для этого на плате находят токозадающие резисторы (обычно с маркировкой R1, R2, которые стоят параллельно) и выпаивают один из них. Световой поток уменьшится на 10-15%, что едва заметно для глаза, но температурная нагрузка на кристаллы упадет вдвое, увеличивая срок службы прибора на годы.
- Ревизия термоинтерфейса: В крупных потолочных светильниках периодически (раз в 2-3 года) стоит проверять состояние термопасты под LED-линейками. Она имеет свойство пересыхать, превращаясь в мел, что полностью блокирует передачу тепла на металлический корпус.
Заключение
Самостоятельное восстановление осветительных приборов — это не только способ существенно сэкономить семейный бюджет, но и весомый вклад в сохранение экологии, ведь вы уменьшаете количество электронного мусора, попадающего на свалки. Освоив базовые навыки работы с мультиметром и паяльником, вы поймете, что конструкция современной техники достаточно проста. Теперь, если вдруг случится так, что ваш любимый светильник погаснет, вы не будете впадать в панику, а сможете уверенно провести диагностику, найти сгоревший компонент и быстро вернуть тепло и свет в свой дом. Главное в этом деле — соблюдать правила электробезопасности: всегда отключайте приборы от сети перед началом любых ремонтных работ.
Часто задаваемые вопросы (F.A.Q.)
Чаще всего эффект мерцания или «стробоскопа» возникает из-за поломки сглаживающего конденсатора в блоке питания (драйвере) лампы. От постоянного нагрева он теряет ёмкость или вздувается. Чтобы устранить проблему, достаточно разобрать драйвер и перепаять повреждённый электролитический конденсатор на новый с аналогичными характеристиками.
Переведите ваш тестер (мультиметр) в режим «прозвонки» или проверки диодов. После этого по очереди касайтесь щупами металлических контактов каждого чипа на плате. Обязательно соблюдайте полярность (плюс к плюсу, минус к минусу). Если светодиод исправен, от касания щупов он начнёт едва заметно светиться.
Да, если удалить неисправный диод и капнуть на его контакты припой, образовав перемычку, лампа снова заработает. Однако это временное решение. Поскольку диоды соединены последовательно, удаление одного элемента уменьшает общее сопротивление и повышает нагрузку на все остальные чипы. Они начнут перегреваться и быстро выйдут из строя. Для надёжного ремонта чип нужно заменить на новый.
Начните с визуального осмотра платы со светодиодами: если на одном или нескольких жёлтых прямоугольниках есть чёрные или тёмно-коричневые пятна, проблема именно в матрице. Если же снаружи все диоды выглядят идеально, отключите драйвер от платы и проверьте его выходное напряжение с помощью мультиметра. Отсутствие стабильного напряжения на выходе свидетельствует о поломке драйвера.
Ремонт дорогих потолочных светильников, LED-люстр или мощных прожекторов однозначно выгоден, ведь замена сгоревшего конденсатора или диода обойдётся в считанные копейки по сравнению с покупкой нового прибора. Ремонт дешёвых бытовых лампочек менее целесообразен с финансовой точки зрения, но это отличная практика для новичков и осознанный шаг для уменьшения количества электронного мусора.
